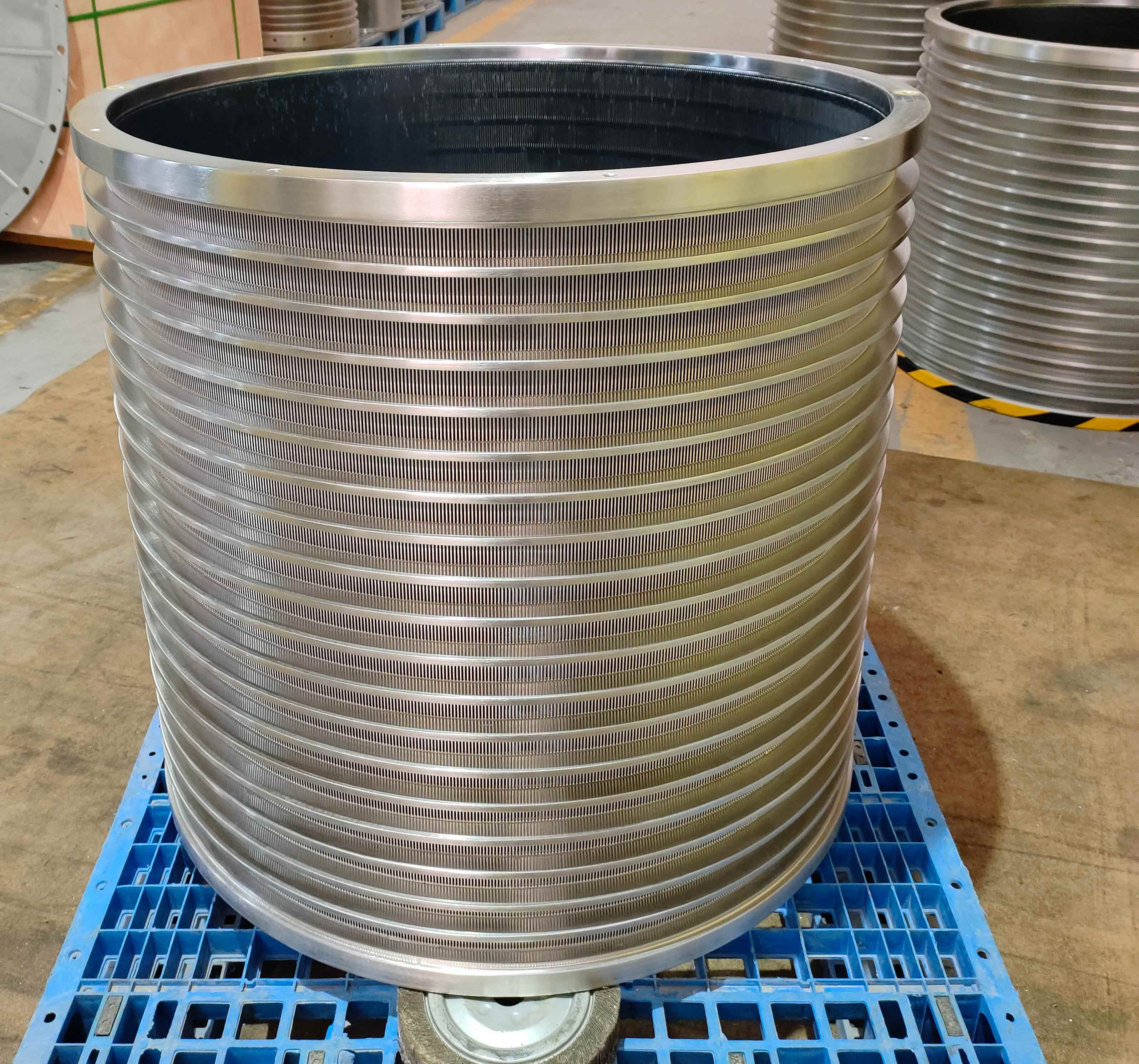

O design da cesta de tela tipo fenda

Vantagens de design da cesta de tela com fenda

O design da calha desta cesta de peneira apresenta uma estrutura que combina seções cônicas e retas. A largura circunferencial da ranhura cónica estreita-se gradualmente ao longo da direcção do fluxo e a sua largura mínima permanece consistente com a largura da ranhura recta. Este design de cesta de tela de pressão permite que a parte de instalação da barra vertical seja suavemente pressionada na ranhura, com a ranhura de seção cônica desempenhando um papel de centralização preciso, enquanto a ranhura de seção reta é responsável por fixação e reforço adicionais.

O design da abertura da peneira da cesta de tela

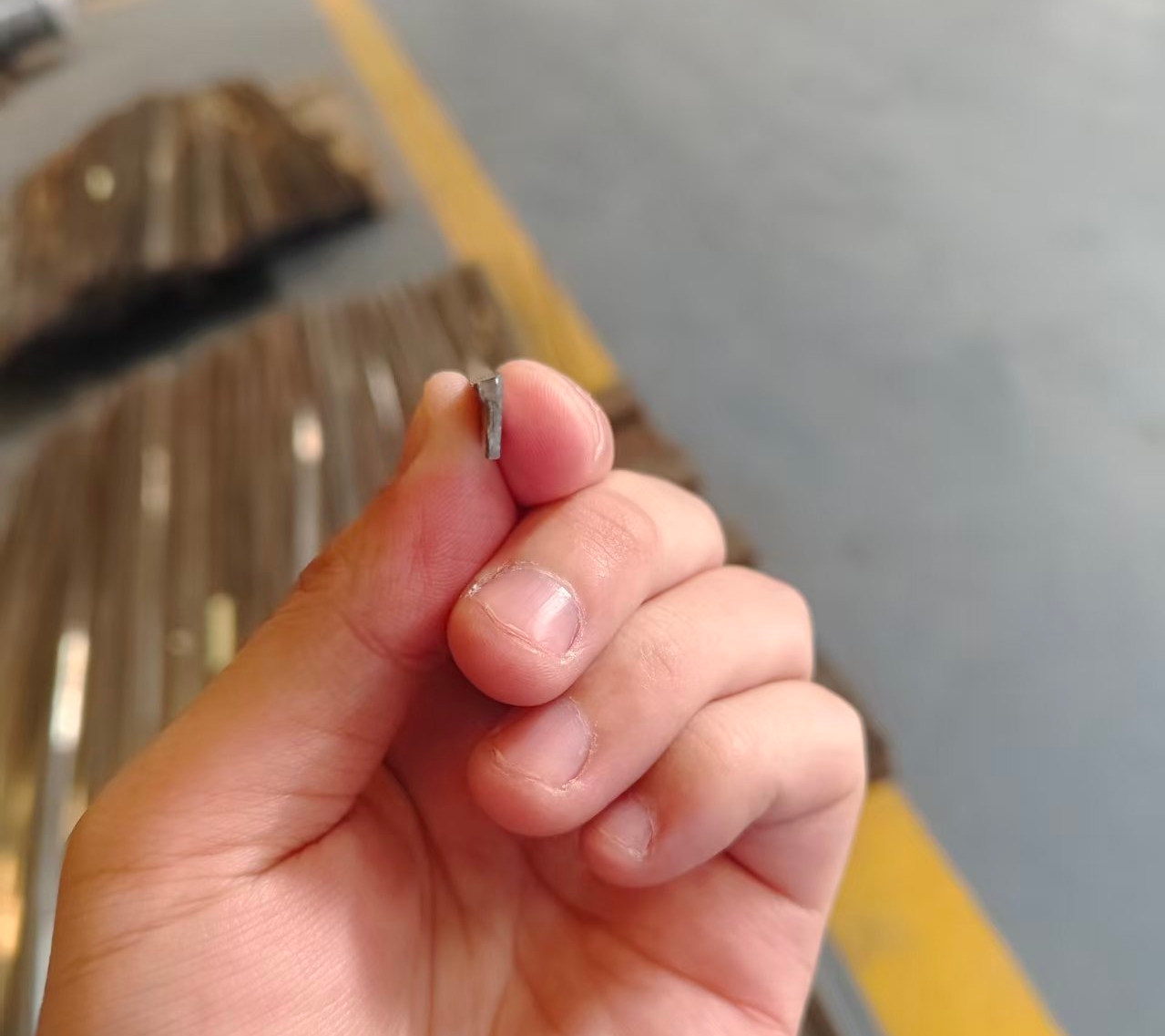

As ranhuras da peneira da cesta da peneira de pressão são meticulosamente projetadas, levando em consideração as características de fluxo da polpa. Na direção circunferencial, um lado da seção de drenagem da barra vertical é a face a montante, o outro lado é a face a jusante e a face final da barra é a face superior. Ambas as superfícies a montante e a jusante estão inclinadas contra a direção do fluxo da pasta e as suas direções de inclinação são opostas. A superfície superior é inclinada da superfície traseira para a superfície a montante. A inclinação do lado a montante é maior que a do lado a jusante e seu comprimento também é maior. Este desenho forma uma entrada estreita entre o topo da superfície de suporte e o meio da superfície de revestimento adjacente, o que ajuda a peneirar a polpa de forma eficiente. Ao mesmo tempo, existem chanfros entre a superfície superior e a superfície de revestimento, bem como entre a superfície superior e a superfície de apoio, para conexões de transição para garantir que a polpa possa passar suavemente pela cesta da tela.

Resistência ao desgaste da cesta de tela com fenda

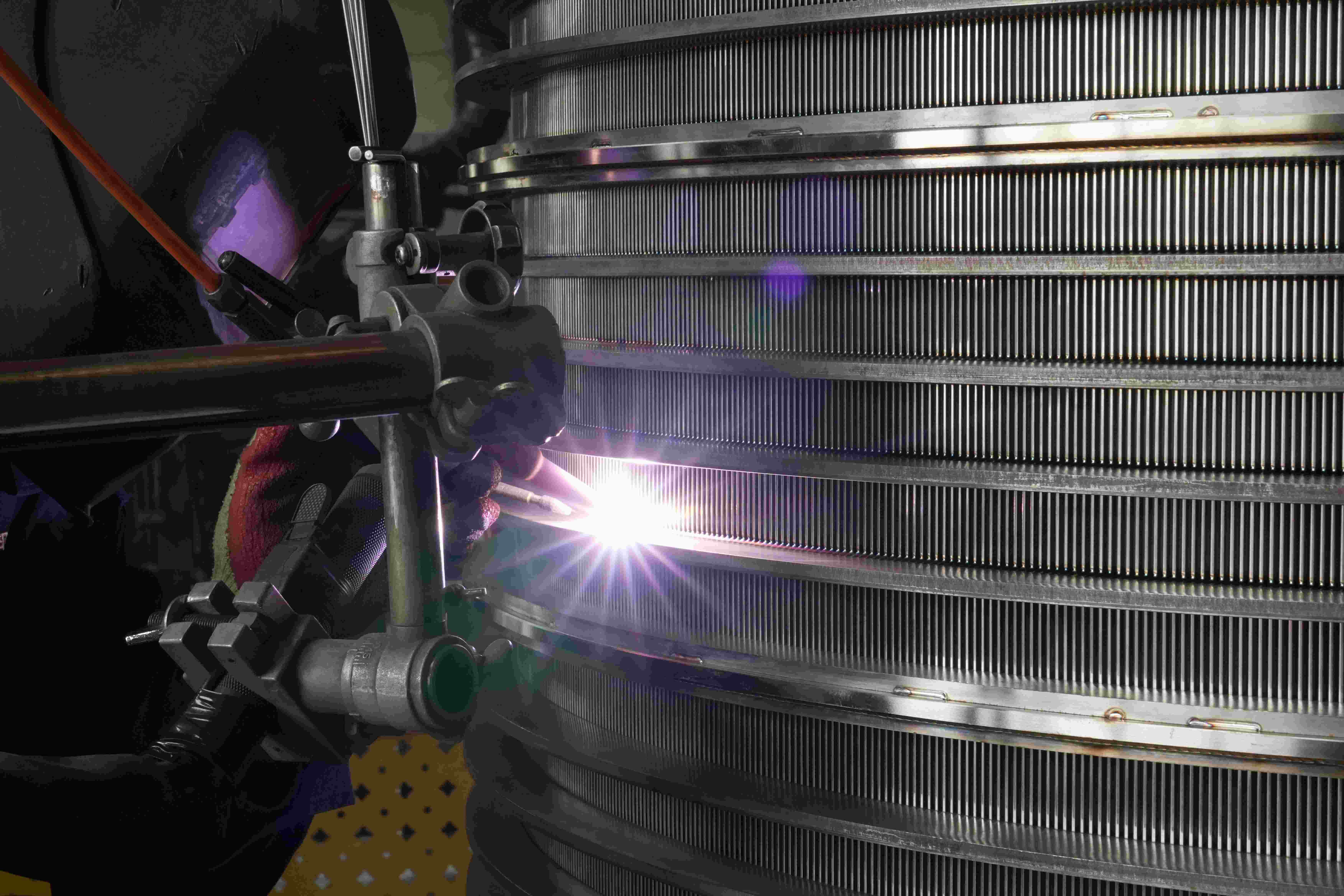

A fim de melhorar a durabilidade e a resistência ao desgaste da cesta da tela, uma camada de tratamento de material resistente ao desgaste é fornecida em sua superfície superior interna. Ao soldar o anel intermediário superior no flange superior, o anel intermediário inferior no flange inferior e, correspondentemente, soldar a parte superior e inferior das barras verticais nos flanges superior e inferior, a resistência estrutural da cesta da tela é ainda mais aprimorada. Além disso, para atender aos requisitos de diferentes tamanhos de cesta de peneira, pelo menos um anel intermediário é projetado como um anel intermediário de camada composta, consistindo de dois anéis intermediários soldados entre si, garantindo assim a resistência e estabilidade da cesta de peneira.

Montagem da cesta da tela de pressão

Os métodos de montagem da cesta da tela interna e externa são diferentes durante a montagem. Para a cesta da tela interna, primeiro pré-instale todas as peças de instalação das barras verticais nas ranhuras correspondentes, depois insira a luva de expansão na cesta da tela e pressione as barras nas ranhuras através da força de aperto da luva de expansão para completar a montagem. Para a cesta externa da tela, todas as peças de instalação das barras verticais são pré-instaladas nas ranhuras, e as barras são pressionadas nas ranhuras para montagem através de grampos. Após a montagem, basta instalar os flanges superior e inferior na tela de pressão de fabricação de papel para usar.
