Caixa de sucção a vácuo de máquina de papel e problemas de vácuo de rolo de sofá

Na seção de formação de uma máquina de papel, componentes de vácuo, como caixas de sucção a vácuo e câmaras de vácuo de rolos de mesa, desempenham um papel importante na desidratação e transferência de folhas de papel.

Em particular, a caixa de sucção a vácuo é um dos principais elementos de desidratação na seção de formação. Ele extrai gradualmente a umidade da folha de papel e do tecido formador durante a formação.

A câmara de vácuo do rolo prensador, localizada no final da seção de formação, desidrata principalmente a borda posterior da folha de papel e transfere a folha de papel úmida.

Que problemas podem ocorrer quando uma caixa de sucção a vácuo funciona mal

Problemas na caixa de sucção a vácuo que causam alta umidade na rede apesar do nível normal de vácuo

As possíveis causas incluem:

• Bloqueio ou contaminação do painel da caixa de sucção a vácuo.

• Permeabilidade ao ar reduzida do tecido formador.

• Vazamentos de ar na vedação da caixa de vácuo.

• Distribuição lateral irregular da calha de sucção.

• Acúmulo de água nas linhas de vácuo.

• Condições anormais de funcionamento da água de refrigeração da bomba de vácuo.

• Má drenagem de águas brancas.d

Alto vácuo do rolo do sofá, mas ocorre queda na borda

Quando o vácuo do rolo de mesa é muito alto, as bordas das folhas de papel podem sofrer intensa sucção localizada, danificando a estrutura da fibra nas bordas.

Os sintomas comuns incluem:

Afinamento das bordas da folha de papel em ambos os lados;

Perda de borda no rolo de prensa;

• Captação instável de papel pelo feltro;

• Desgaste localizado no arame e feltro;

• Folha de papel rasga antes de entrar na seção de impressão;

• Flutuações no teor de umidade nas bordas da folha de papel.

Se o vácuo no rolo da mesa aumentar neste ponto, o problema de derramamento de papel nas bordas poderá piorar.

Vedações desgastadas da caixa de sucção a vácuo, causando flutuações freqüentes no vácuo

Após operação prolongada, as tiras de vedação a vácuo podem ficar desgastadas, deformadas, quebradas ou desenvolver lacunas locais anormais.

A má vedação pode resultar em:

• Flutuações no nível de vácuo.

• Aumento da carga na bomba de vácuo.

• Contaminação cruzada entre diferentes zonas de absorção de água.

• Desidratação transversal irregular do tecido formador.

• Aumento da temperatura nas vedações.

• Desgaste localizado no tecido formador.

Quando algumas oficinas experimentam uma queda no vácuo, seu primeiro instinto é aumentar a velocidade da bomba de vácuo, mas a causa raiz pode na verdade ser um vazamento na vedação do coletor de água.

Funções da caixa de sucção a vácuo e das câmaras de vácuo do rolo de sofá na fabricação de papel

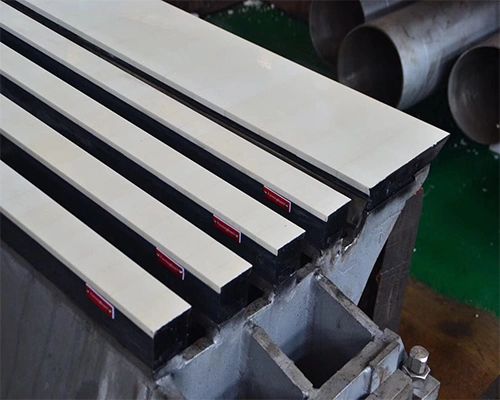

Desaguamento contínuo da caixa de sucção a vácuo na seção de formação

As caixas de sucção a vácuo são normalmente instaladas abaixo da tela de formação e servem como principal equipamento de desidratação a vácuo na seção traseira da seção de formação.

Ele usa pressão negativa para extrair a umidade da folha de papel, do tecido formador e do espaço abaixo do tecido.

A caixa de sucção a vácuo é usada principalmente para:

• Melhore a desidratação na seção traseira da tela de formação.

• Melhore a secura da folha de papel à medida que ela sai do tecido.

• Estabilize as condições de pressão negativa abaixo do tecido formador.

• Controle a curva de desidratação da seção de formação.

• Apoie a formação de folhas de papel e retenção de fibras.

• Forneça a condição apropriada da folha de papel para posterior transferência para o rolo de impressão.

As caixas de desidratação a vácuo normalmente não removem toda a umidade da folha de papel de uma só vez. Em vez disso, aumentam gradualmente a intensidade de desidratação através de múltiplas zonas de vácuo.

Uma sequência de desidratação razoável geralmente segue este padrão:

Desaguamento suave na fase inicial, desidratação constante na fase intermediária e desidratação intensiva na fase final.

A aplicação de vácuo excessivo desde o início pode causar danos estruturais à folha de papel, perda de fibras finas e deterioração da formação da folha.

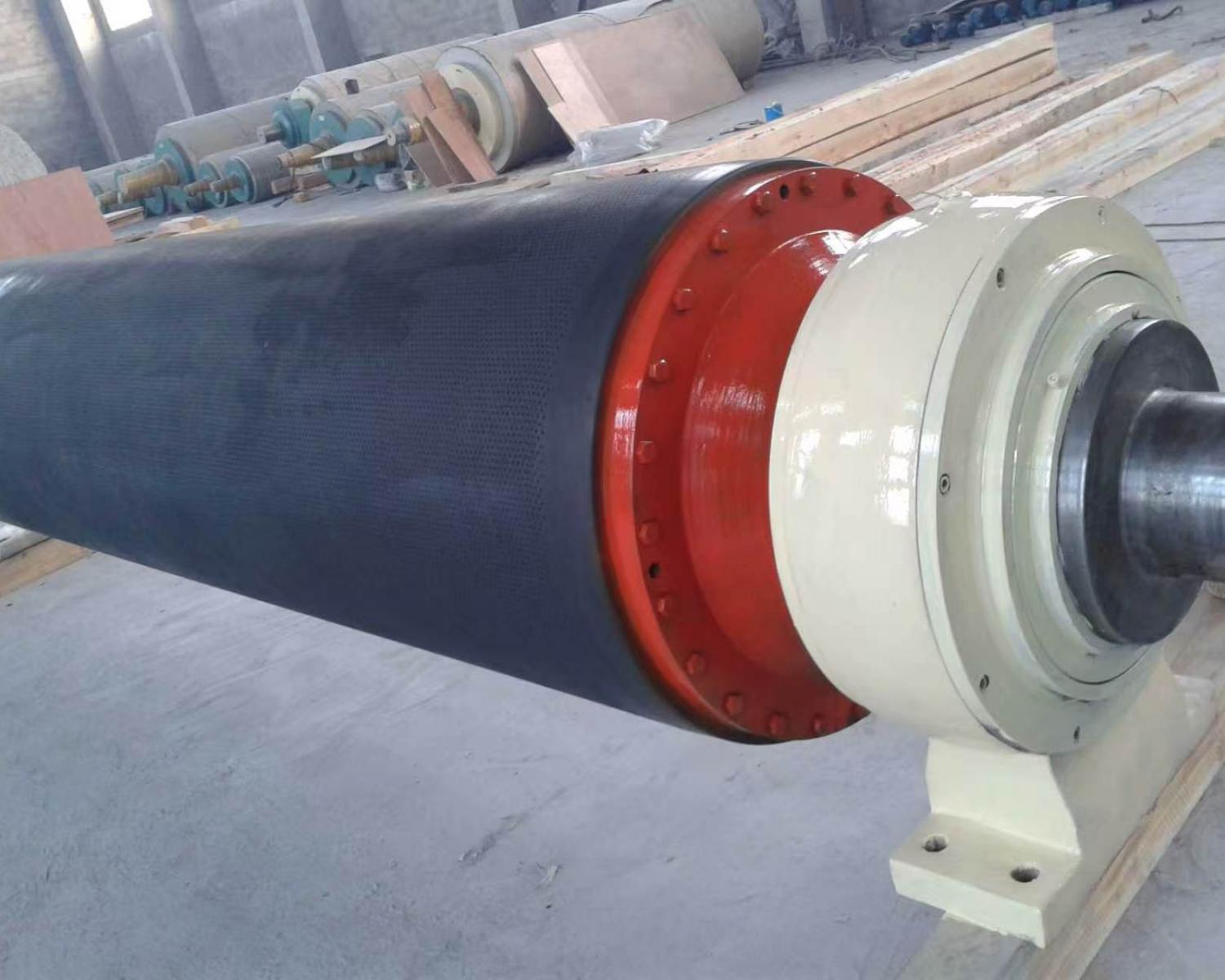

Câmara de Vácuo Couch Roll: Desaguamento Final e Transferência de Teia

A câmara de vácuo do rolo leito está localizada dentro do rolo e é conectada à área perfurada na carcaça do rolo e ao sistema de vácuo externo.

À medida que o rolo da mesa gira, a câmara de vácuo cria uma zona de sucção dentro de uma faixa angular definida. À medida que a folha de papel passa pela área do rolo de mesa, o vácuo é aplicado à folha através da área perfurada do invólucro do rolo, garantindo uma transferência estável da folha entre o tecido formador e o feltro.

A câmara de vácuo do rolo de mesa é usada principalmente para:

• Desidratação das bordas da folha de papel.

• Aumentando a secura da folha de papel úmida antes de entrar na seção de impressão.

• Transferindo a folha de papel do tecido formador para o feltro.

• Estabilizando as bordas da folha de papel e da trama.

• Reduzindo o arrasto e a vibração do papel durante a operação em alta velocidade.

Em comparação com as caixas de sucção a vácuo, a câmara de vácuo com rolo de mesa dá maior ênfase a:

A sucção localizada e a transferência estável da folha de papel em locais e horários específicos.

Portanto, a câmara de vácuo com rolos leitos deve considerar não apenas o nível de vácuo, mas também o comprimento e a posição da zona de sucção, a condição de vedação e o contato entre a folha de papel e o feltro de prensagem.
