Como escolher o Dandy Roll adequado

Seleção e instalação de rolo elegante em máquinas de papel foudrinier:

O rolo elegante é geralmente um rolo de malha oca reto e redondo, não um tipo de eixo passante. As duas extremidades do corpo do rolo são fixadas com amplitudes de roda.

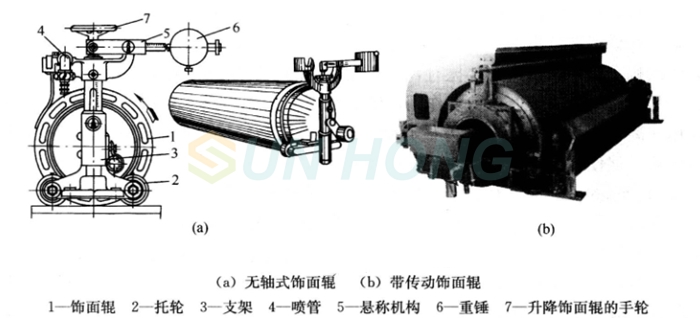

A figura a seguir mostra a composição e a aparência do rolo elegante sem eixo comumente usado. O corpo do rolo é uma estrutura de fio de cobre em espiral coberta com malha de cobre, com anéis nas extremidades e pequenos rolos em ambas as extremidades. A pressão do rolo elegante na folha de papel úmida pode ser ajustada por um mecanismo de alavanca de martelo. Em uma máquina de papel de baixa velocidade, o rolo elegante é acionado por folhas de papel e tecido. À medida que as máquinas de papel se tornam mais largas e rápidas, o diâmetro e a rigidez do rolo elegante aumentam, e é necessário ter um dispositivo de acionamento integrado para garantir que a velocidade do rolo seja consistente com a velocidade da malha. Em algumas novas máquinas de papel, a velocidade do rolo elegante excede a velocidade da malha em até 5%, melhorando assim a uniformidade e as características da superfície da folha de papel. Para lavar a superfície da malha, o rolo elegante é equipado com um tubo pulverizador e um tubo jato.

A seleção do dandy roll tem um impacto significativo na qualidade do produto. A malha superficial é geralmente uma malha plana, exigindo boa permeabilidade, e o fio da malha é ligeiramente mais fino que o fio da malha linear. Selecione o diâmetro, a largura da face e o número de faces apropriados com base no tipo de papel produzido, na velocidade da máquina de papel, na largura e no tamanho da malha do tecido formador.

Geralmente, para papel com velocidade rápida e grande quantidade, o tamanho da malha da malha deve ser adequadamente pequeno para facilitar a desidratação, e a diferença entre o tamanho da malha e o tecido formador não deve ser muito grande. O papel para escrever e o papel adesivo duplo geralmente usam uma malha de cerca de 50 mesh, enquanto o papel fino usa uma malha de cerca de 80 mesh. Se o tamanho da malha for muito alto, será difícil para o rolo dândi desidratar, e a polpa será facilmente levantada pelo rolo na saída da lacuna de contato com o tecido formador. A polpa trazida para a superfície do papel é lançada na superfície do rolo elegante após a rotação do rolo, causando manchas transparentes no papel e possivelmente formando 'canais de polpa' longitudinais e numerosas bolhas de ar formando poros no papel.

O diâmetro do rolo elegante está relacionado ao peso do papel e à velocidade do veículo. Geralmente é melhor escolher um diâmetro maior para veículos com velocidades rápidas e grandes quantidades, a fim de evitar a formação de uma zona de pressão negativa na saída devido ao pequeno diâmetro e à rápida velocidade de rotação do rolo dândi, que pode gerar força de sucção e dificultar a desidratação, levando à formação de água ou bolhas na polpa, afetando a uniformidade do papel e causando doenças no papel. Com base na experiência, é aconselhável utilizar uma velocidade de 100 r/min para determinar o diâmetro do rolo elegante.

A seleção e cálculo da largura da superfície do rolo elegante é geralmente baseado na seguinte fórmula empírica:

b=bB+(50-100)

Na fórmula, b representa a largura da superfície do rolo elegante, em milímetros, e bB representa a largura da superfície do rolo peito , mm。

A posição de instalação do rolo elegante é muito importante, geralmente colocado na “linha de água”. Depois que o rolo correr na superfície da malha, a linha de água se alongará. Ao mesmo tempo, a água pulverizada na superfície do rolo de limpeza do próprio rolo elegante aumentará o teor de umidade do papel úmido. Portanto, o rolo elegante é geralmente colocado entre dois conjuntos de caixas de sucção a vácuo , e o número de caixas de sucção a vácuo na parte traseira deve ser maior do que na frente. É necessário aumentar o grau de vácuo do rolo de prensa a vácuo ou tomar medidas para fortalecer a desidratação para reduzir o teor de umidade do papel úmido na saída do rolo.

Para o novo rolo elegante de grande diâmetro, a superfície da malha livre abaixo deve ser igual ao diâmetro de todo o rolo. A instalação do rolo deve ter 1/3 da superfície livre da malha na frente do rolo e 2/3 da superfície livre da malha atrás do rolo. O rolo elegante está localizado após o primeiro tanque de sucção e às vezes após a última caixa de tábuas de corte a vácuo. Para obter melhores resultados, o teor de umidade sob o rolo elegante deve ser de 2%.

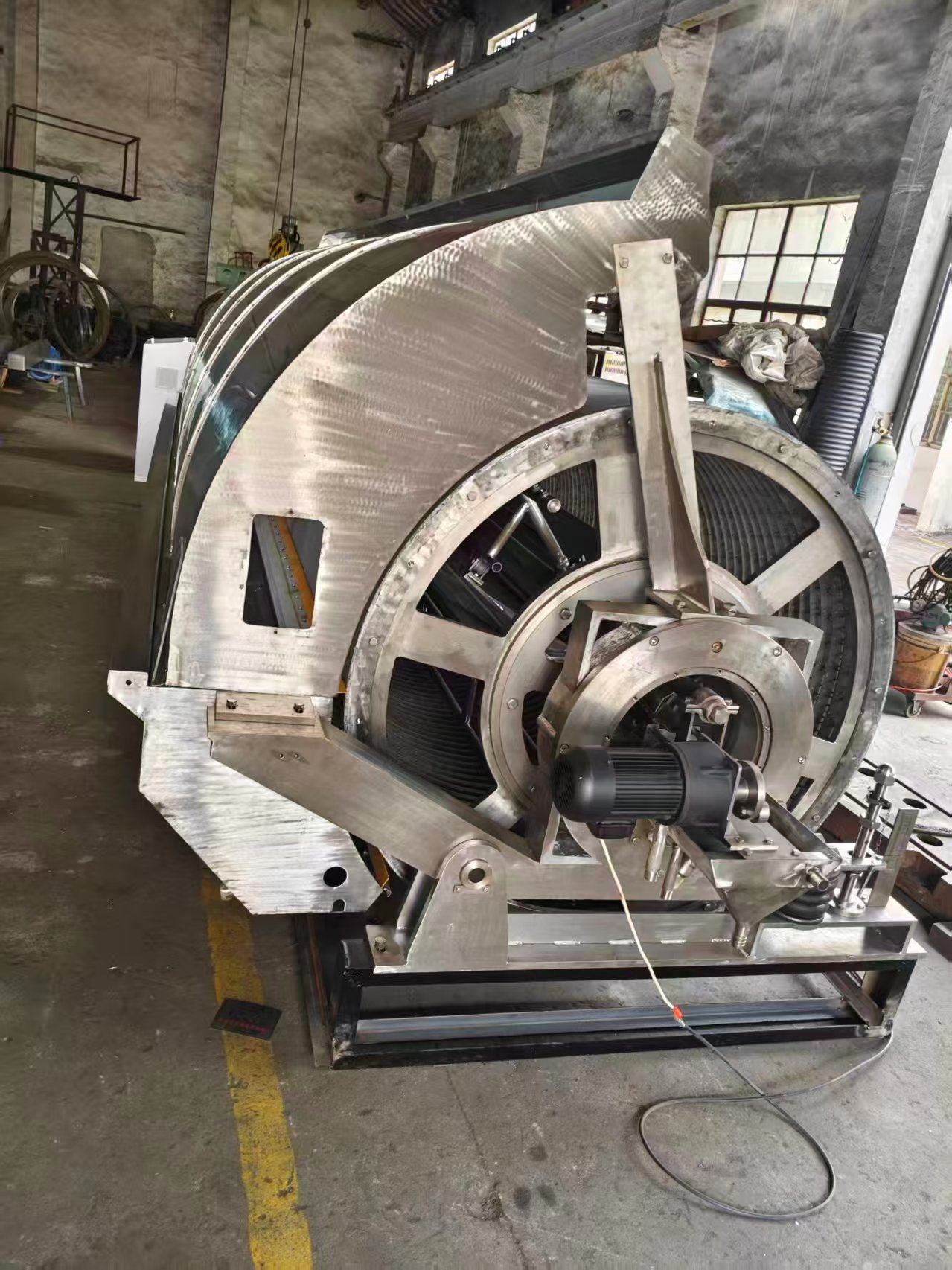

Para fornecer um volume que possa acomodar o excesso de água dentro do rolo dândi, foi projetado um novo rolo dândi de malha de camada dupla. Primeiro, enrole uma camada de malha extremamente grossa e, em seguida, enrole outra camada de malha de arame de aço inoxidável de malha 35-40 . A malha é feita de costuras em espiral e quase inteiramente feita de aço inoxidável. O excesso de água armazenado entre as aberturas da malha do rolo elegante deve ser removido, geralmente usando água pulverizada interna. A bandeja coletora de água está localizada no lado montante do rolo elegante. Existe um dispositivo de vedação na parte inferior do disco para evitar vazamento de água. A água removida deve ser drenada em tempo hábil. Existem portas de drenagem na parte frontal e traseira da máquina de papel de grande largura.
