Você sabe o que é Dandy Roll?

O que é Dandy Roll?

O rolo elegante é um rolo oco leve envolto em malha de cobre ou aço inoxidável, geralmente instalado na superfície do tecido formado após as primeiras duas ou três caixas de sucção a vácuo. Os rolos elegantes têm a capacidade de decorar a superfície do papel e dotá-la da marca d'água necessária; Melhorar a uniformidade do papel; Além disso, o rolo de acabamento também pode desempenhar um papel na destruição e eliminação de bolhas na folha de papel.

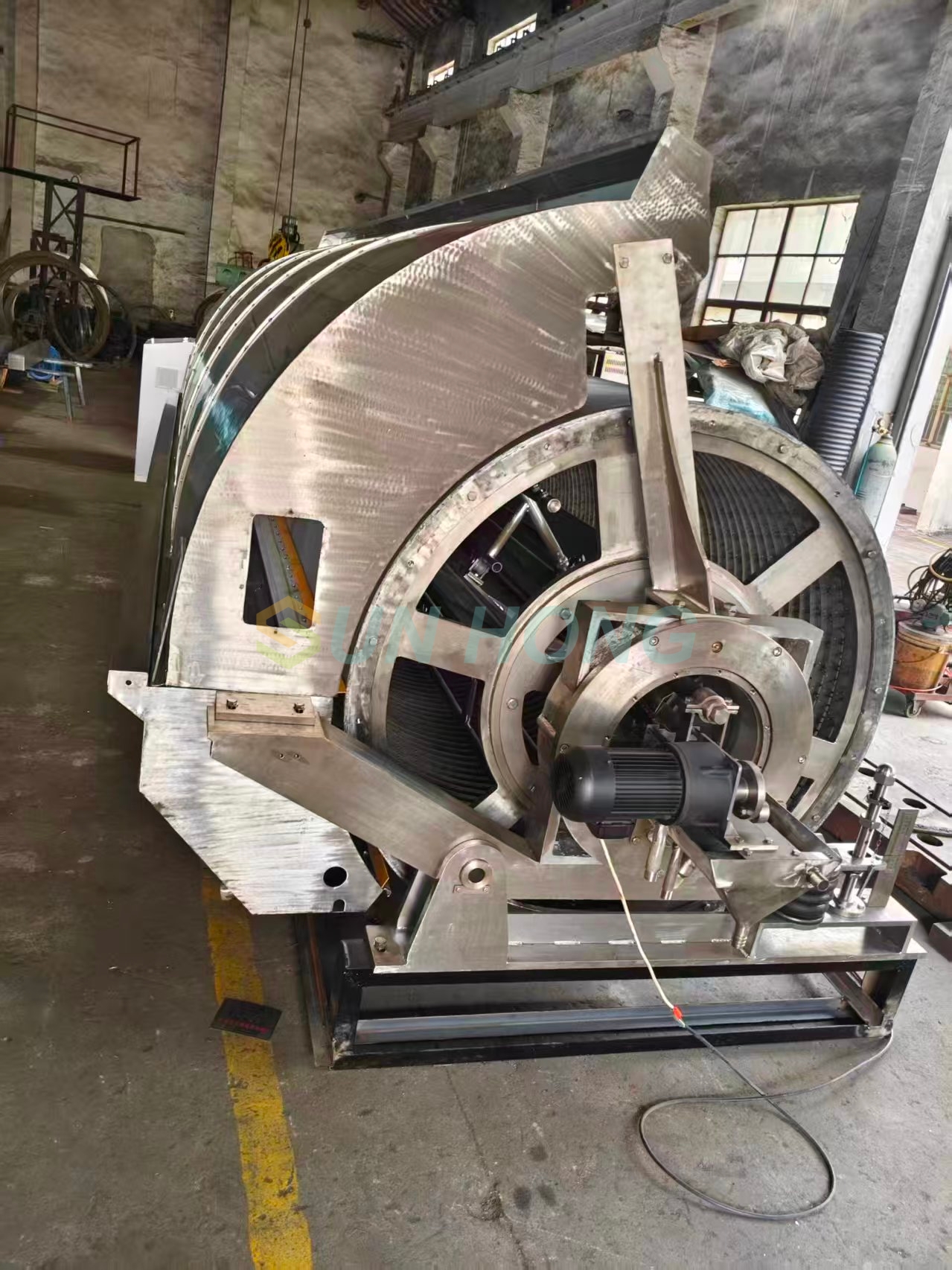

A Estrutura do Dandy Roll

◆ Corpo do rolo Dandy

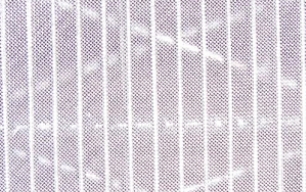

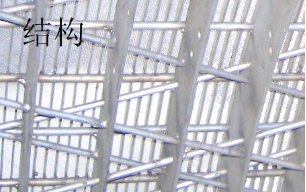

O corpo do rolo elegante é do tipo eixo com largura de superfície de: distância do centro do rolamento menos 400 mm. O corpo do rolo é feito de aço inoxidável e a quilha é feita de fio de aço inoxidável diagonal Ø 4, fio de aço inoxidável horizontal Ø 5 e um anel de reforço intermediário. A espessura da placa é de 2 mm e a tira de aço externa é enrolada em espiral vertical de 1,2 × 7 e soldada, melhorando assim a rigidez e a taxa de abertura do furo do corpo do rolo e facilitando a desidratação e a limpeza. Após a soldagem, métodos de vibração e tratamento térmico são usados ​​para eliminar o estresse da soldagem e garantir que nenhuma deformação ocorra durante a produção e uso. Em seguida, é moído grosseiramente e finamente e envolto em uma malha de aço inoxidável 316L de malha 40. Esta estrutura não é fácil de afrouxar e possui forte rigidez, adequada para a produção de rolos com grandes diâmetros e longas larguras de superfície. Para atender à demanda atual por máquinas de papel de alta velocidade e bitola larga.

◆ Tubo de pulverização

O tubo de pulverização de vapor é instalado dentro do corpo do rolo elegante, com diâmetro de furo de 1 mm, furos de fileira dupla, espaçamento entre fileiras de 3 mm e espaçamento de furo de 6 mm. A pressão de uso do vapor é de 0,1 MPa (1-2kgf/c ㎡) ou determinada de acordo com os requisitos do processo, e a direção da pulverização pode ser ajustada para 45°.

◆ Tanque de água

O tanque receptor de água é feito de aço inoxidável e está localizado dentro do corpo do rolo de marca d'água. A fim de receber efetivamente as gotas de água salpicadas pelo tubo de pulverização de água em movimento de alta pressão, a área de recebimento de água em um lado do tanque de recebimento de água é ampliada e adota um tipo de montagem e desmontagem de cavidade interna.

◆ Conecte a tampa da transmissão

Usado para conectar o corpo do rolo com a junta universal da transmissão, o tubo de pulverização, a ranhura de recebimento de água e o tubo de pulverização móvel de alta pressão dentro do corpo do rolo são fixados no lado da transmissão e estão todos nos rolamentos deste componente; Para maior comodidade de carga e descarga, ao levantar o rolo elegante, basta remover o flange da junta universal na tampa final.

◆ Dispositivo de elevação

A elevação e descida do rolo elegante é conseguida pelo pneu corrugado deste componente. Geralmente, a distância de prensagem da superfície da malha é de 5 a 15 milímetros, que é determinada pelo processo de acordo com diferentes tipos de papel e condições quantitativas.

◆ Limitar dispositivo

Utilizado para limitar a distância entre o rolo elegante e a tela formadora ao subir e descer, ajustado com porca; Durante a operação normal, a estrutura do rolamento do rolo elegante é apoiada pela porca inferior para garantir a distância que o rolo elegante pressiona para baixo; Quando a máquina estiver parada, levante o rolo elegante do pneu para longe da superfície da malha, use uma porca para limitar a estrutura do rolamento dentro da faixa do curso do pneu e trave-o com um pino.

◆ Tampa de conexão de água

Este dispositivo tem dois propósitos: primeiro, quando o rolo Dany gira em alta velocidade, a força centrífuga lança gotas de água da superfície do rolo em direção à cobertura externa receptora de água; Em segundo lugar, existem três raspadores de água que podem fluir fibras finas e borrifar água da superfície do rolo para o balde receptor de água e descarregá-las.

◆ Sistema de Ar Comprimido

A caixa pneumática é equipada com válvula redutora de pressão, válvula direcional eletromagnética e válvula direcional manual. O ar comprimido externo é conectado para ajustar a pressão, e a válvula direcional controla a subida ou descida do pneu. A pressão operacional é de 0,3MPa (2~6kgf/c㎡).

◆ Tubo de sprinkler móvel de alta pressão

Mova tubos de pulverização de água de alta pressão dentro do rolo, organize os bicos em intervalos de 60 mm e use bicos em forma de agulha feitos de aço inoxidável de alta qualidade e compostos de materiais cerâmicos duros; Para evitar o bloqueio do bico, um filtro de malha 100 é instalado na entrada; Requisito de pressão de água: 0,3MPa (3-8kgf/c ㎡), curso de giro: ± 40mm, frequência alternativa: 10 vezes/minuto, ângulo de pulverização ajustável; O dispositivo de transmissão adota um micro redutor e uma potência de motor de 180W.

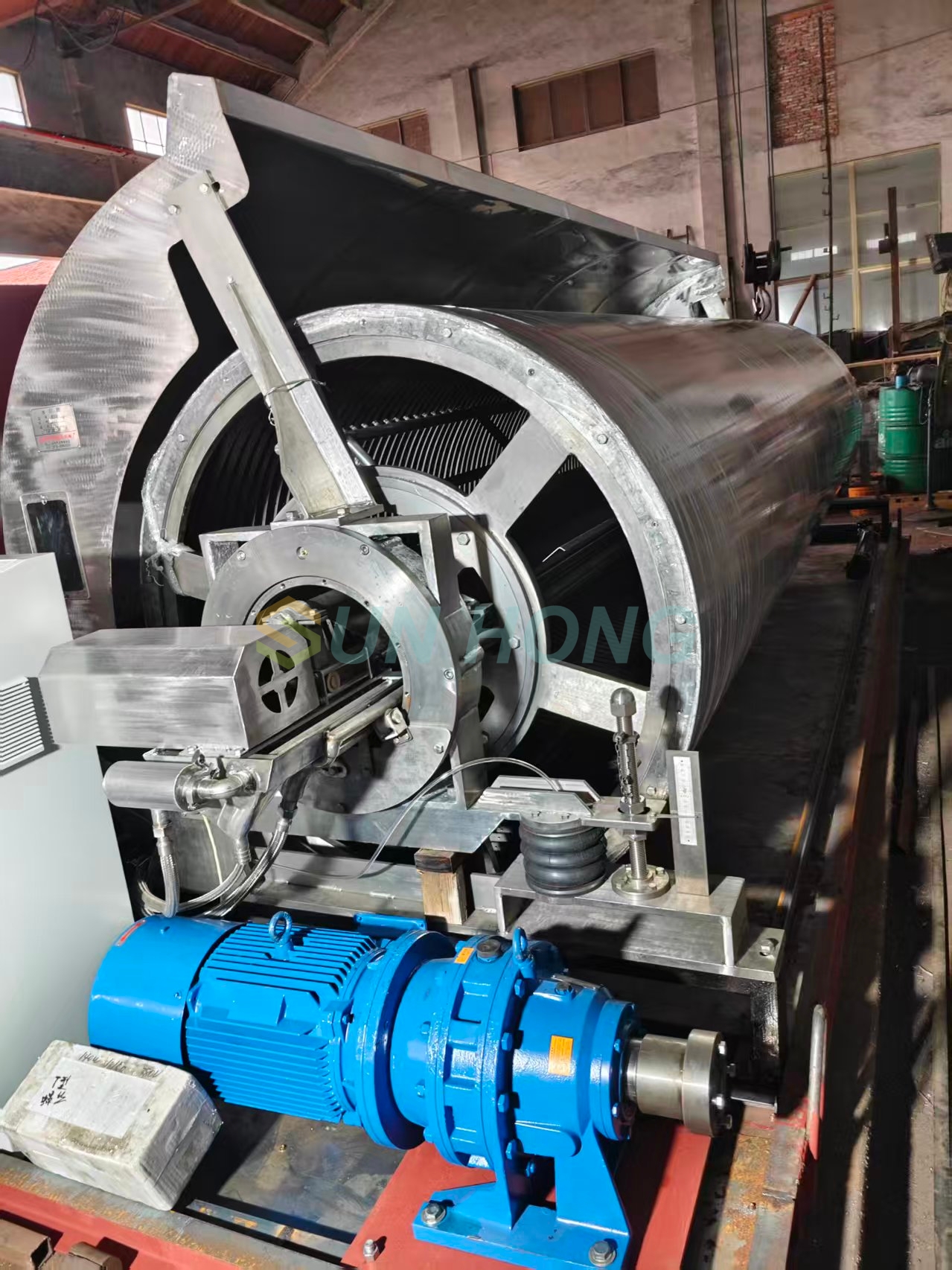

◆ Departamento de Transmissão

Equipado de forma independente com um ponto de transmissão, usando regulação de velocidade do conversor de frequência, desaceleração do cata-vento cicloidal, saída da junta universal e rolo de marca d'água pode subir e descer livremente.

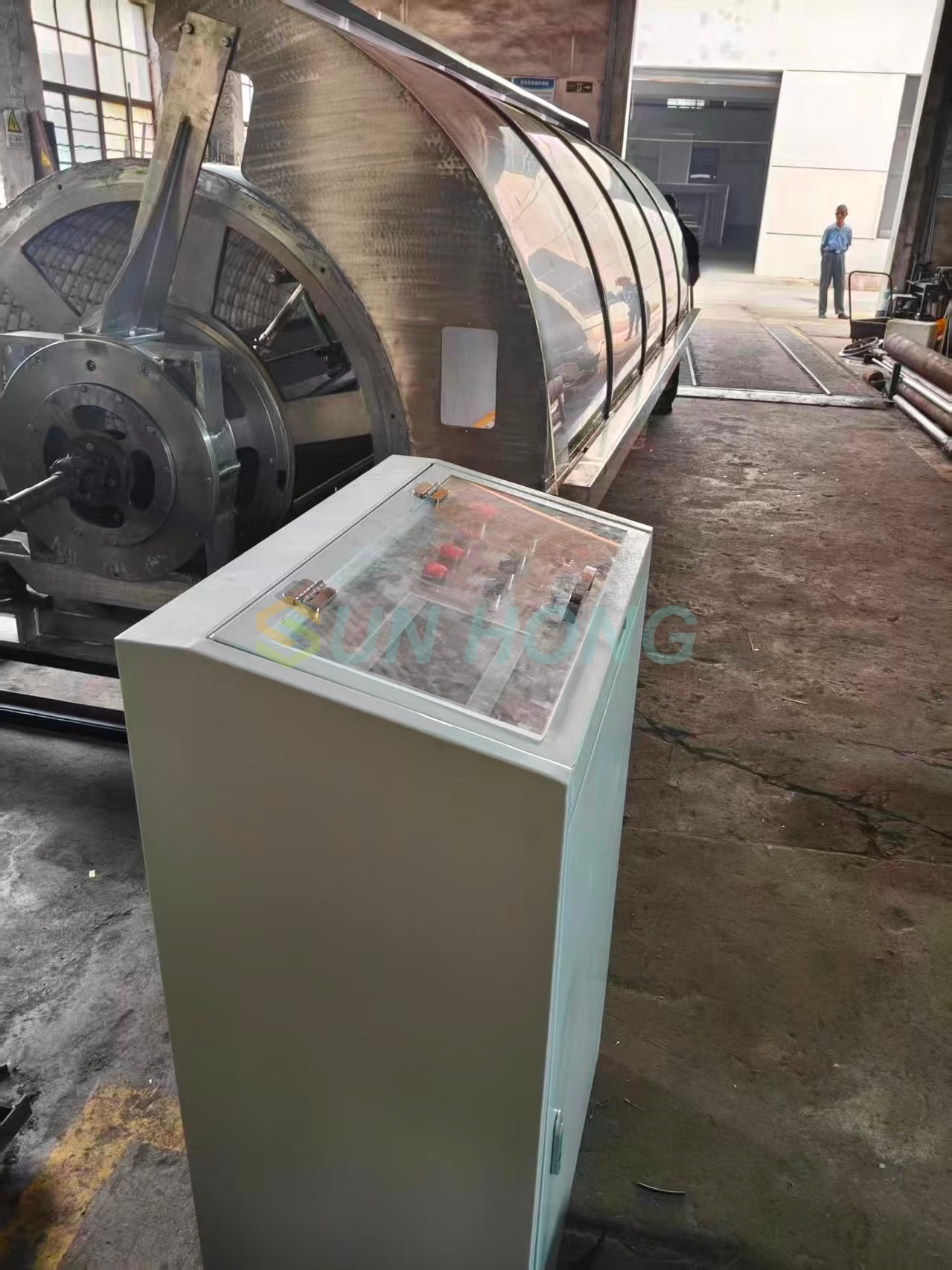

◆ Caixa de controle elétrico

Um único ponto de transmissão, regulação de velocidade de conversão de frequência sincronizada com a máquina de papel, com configuração específica como segue:

1. Entrada de sinal de controle de velocidade, exibição de velocidade;

2. Controle manual ou automático, saída, exibição de velocidade;

3. Elevação automática do rolo (quando parado ou quando a diferença de velocidade entre a máquina e a máquina de papel é muito grande).
