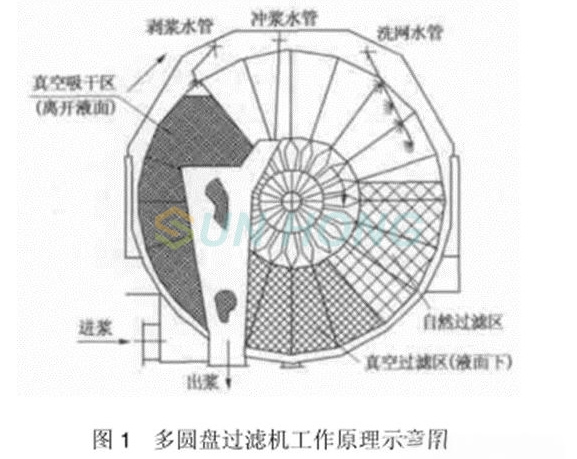

O filtro de disco múltiplo é composto de componentes como a caixa de entrada, tanque de filtro, eixo de núcleo, placa de filtro em forma de ventilador e válvula de distribuição. O princípio de trabalho é baseado na potência do vácuo para alcançar a separação de líquido sólido ema. Seu processo principal inclui quatro estágios de circulação: filtração natural, filtração de sucção a vácuo, desidratação ultra limpa e regeneração do filtro. O vácuo formado pelo tubo da perna da água é usado como força motriz de filtragem, e o processo circular é concluído periodicamente girando a placa de filtro em forma de ventilador no disco. Obter recuperação de água branca e concentração de fibras através da filtração progressiva.
1. Economia de energia: O sistema de vácuo do tubo da perna da água não requer consumo adicional de energia, com uma única potência unitária de apenas 11kW, economizando 30% de energia em comparação com o equipamento tradicional.
2.Automação: Ao ajustar dinamicamente a relação filtrada através da válvula de distribuição, a concentração de pasta é estabilizada em 4-6%.
3. Benefícios ambientais: Aumente a taxa de reciclagem da água branca em 20%, reduza o consumo de água e a descarga de águas residuais.
Parâmetro técnico
Para concentração de celulose
| Modelo | SH2500 | SH3600 | SH4500 | SH5200 |
| Diâmetro do disco (mm) | 2500 | 3600 | 4500 | 5200 |
| Área de filtragem de disco único (M2) | 7 | 15 | 26 | 32 |
| Capabilidade do tratamento de celulose (T/M2/D) | 0,6-1.2 | |||
| Velocidade rotativa (r/min) | 0,2-2 | |||
| Clareza de filtrado claro (mg/l) | 100 | |||
| Concentração de entrada | 0,8-1.2 | |||
| Concentração de saída (%) | 8-15% | |||
| Pressão da água da malha de lavagem (MPA) | 0,7-0.9 | |||
| Pressão da água da tira de celulose (MPA) | 0,7-0.9 | |||
| Pressão da água de lama de polpa (MPA) | 0,2-0.3 | |||
| Motor (KW) | 5.5 | 7.5-15 | 11-15 | 11-18.5 |
Para recuperação de água branca
| Modelo | SH2500 | SH3600 | SH4500 | SH5200 |
| Diâmetro do disco (mm) | 2500 | 3600 | 4500 | 5200 |
| Área de filtragem de disco único (M2) | 7 | 15 | 26 | 32 |
| Fluxo de água branca (M3/M2H) | 1.6-3.8 | |||
| Taxa de recuperação de fibras (%) | 90-95% | |||
| Clareza de filtrado claro (mg/l) | ＜ 60 | |||
| Clareza de filtrado super claro (mg/l) | ＜ 30 | |||
| Clareza de filtrado turvo (mg/l) | ＜ 400 | |||
| Concentração de saída (%) | ≥3,5-4,5% | |||
| Pressão da água da malha de lavagem (MPA) | 0,7-0.9 | |||
| Pressão da água da tira de celulose (MPA) | 0,7-0.9 | |||
| Pressão da água de lama de polpa (MPA) | 0,2-0.3 | |||
| Motor (KW) | 5.5 | 5.5 | 11-15 | 11-15 |
O filtro de disco múltiplo é composto de componentes como a caixa de entrada, tanque de filtro, eixo de núcleo, placa de filtro em forma de ventilador e válvula de distribuição. O princípio de trabalho é baseado na potência do vácuo para alcançar a separação de líquido sólido ema. Seu processo principal inclui quatro estágios de circulação: filtração natural, filtração de sucção a vácuo, desidratação ultra limpa e regeneração do filtro. O vácuo formado pelo tubo da perna da água é usado como força motriz de filtragem, e o processo circular é concluído periodicamente girando a placa de filtro em forma de ventilador no disco. Obter recuperação de água branca e concentração de fibras através da filtração progressiva.
1. Economia de energia: O sistema de vácuo do tubo da perna da água não requer consumo adicional de energia, com uma única potência unitária de apenas 11kW, economizando 30% de energia em comparação com o equipamento tradicional.
2.Automação: Ao ajustar dinamicamente a relação filtrada através da válvula de distribuição, a concentração de pasta é estabilizada em 4-6%.
3. Benefícios ambientais: Aumente a taxa de reciclagem da água branca em 20%, reduza o consumo de água e a descarga de águas residuais.
Parâmetro técnico
Para concentração de celulose
| Modelo | SH2500 | SH3600 | SH4500 | SH5200 |
| Diâmetro do disco (mm) | 2500 | 3600 | 4500 | 5200 |
| Área de filtragem de disco único (M2) | 7 | 15 | 26 | 32 |
| Capabilidade do tratamento de celulose (T/M2/D) | 0,6-1.2 | |||
| Velocidade rotativa (r/min) | 0,2-2 | |||
| Clareza de filtrado claro (mg/l) | 100 | |||
| Concentração de entrada | 0,8-1.2 | |||
| Concentração de saída (%) | 8-15% | |||
| Pressão da água da malha de lavagem (MPA) | 0,7-0.9 | |||
| Pressão da água da tira de celulose (MPA) | 0,7-0.9 | |||
| Pressão da água de lama de polpa (MPA) | 0,2-0.3 | |||
| Motor (KW) | 5.5 | 7.5-15 | 11-15 | 11-18.5 |
Para recuperação de água branca
| Modelo | SH2500 | SH3600 | SH4500 | SH5200 |
| Diâmetro do disco (mm) | 2500 | 3600 | 4500 | 5200 |
| Área de filtragem de disco único (M2) | 7 | 15 | 26 | 32 |
| Fluxo de água branca (M3/M2H) | 1.6-3.8 | |||
| Taxa de recuperação de fibras (%) | 90-95% | |||
| Clareza de filtrado claro (mg/l) | ＜ 60 | |||
| Clareza de filtrado super claro (mg/l) | ＜ 30 | |||
| Clareza de filtrado turvo (mg/l) | ＜ 400 | |||
| Concentração de saída (%) | ≥3,5-4,5% | |||
| Pressão da água da malha de lavagem (MPA) | 0,7-0.9 | |||
| Pressão da água da tira de celulose (MPA) | 0,7-0.9 | |||
| Pressão da água de lama de polpa (MPA) | 0,2-0.3 | |||
| Motor (KW) | 5.5 | 5.5 | 11-15 | 11-15 |
