Tela de tela de polpa grossa na tela vibratória

Tela vibratória de polpa de papel

A tela vibratória usa pulsos de pressão gerados por vibração periódica para rastrear a polpa e purificar os orifícios da tela. Depois que a polpa flui para a tela vibratória da caixa de entrada, a polpa boa passa pelos orifícios da tela sob ação diferencial e é descarregada da tomada. O resíduo grosso que não passa pelos orifícios da tela salta continuamente para a cauda e é descarregado da tela vibratória.

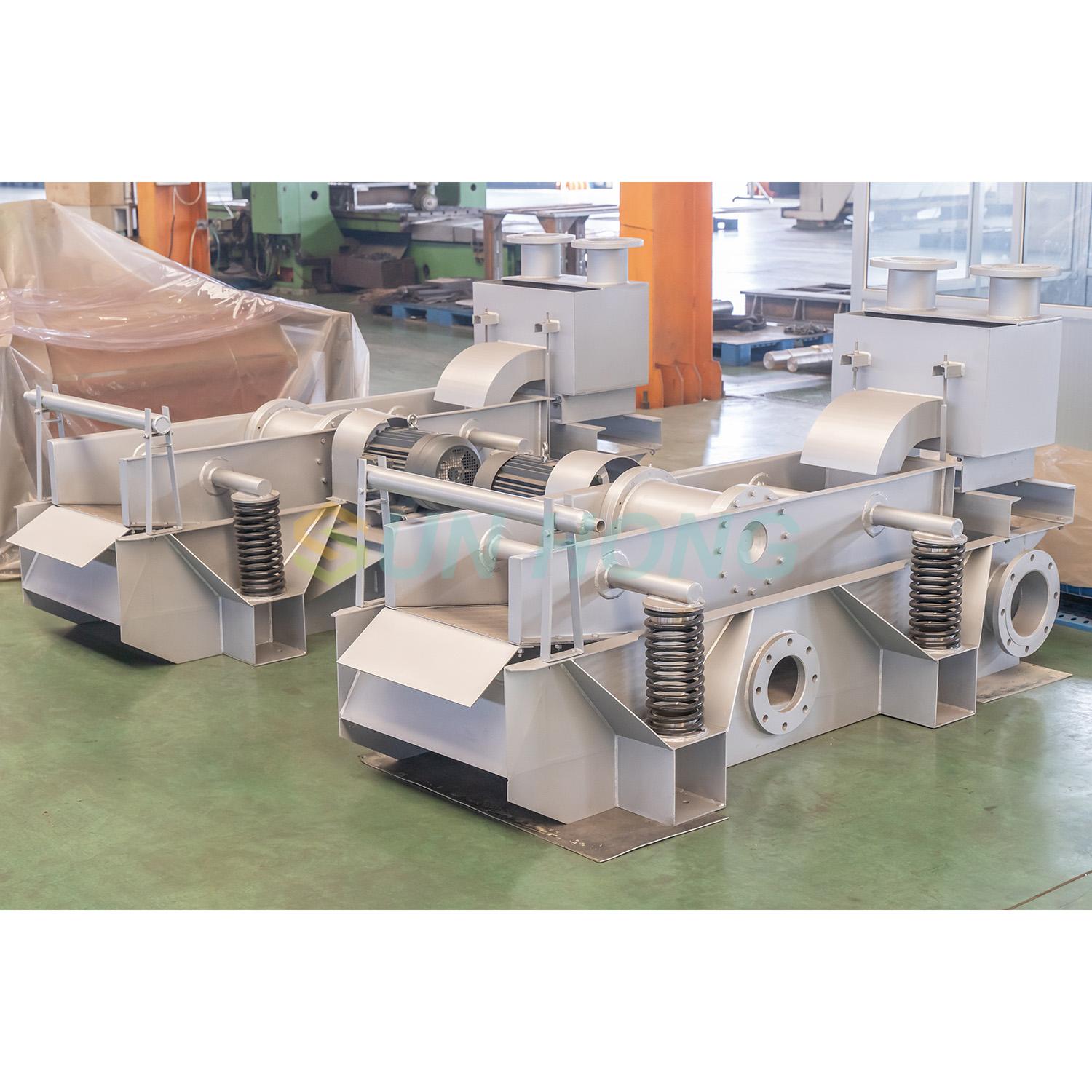

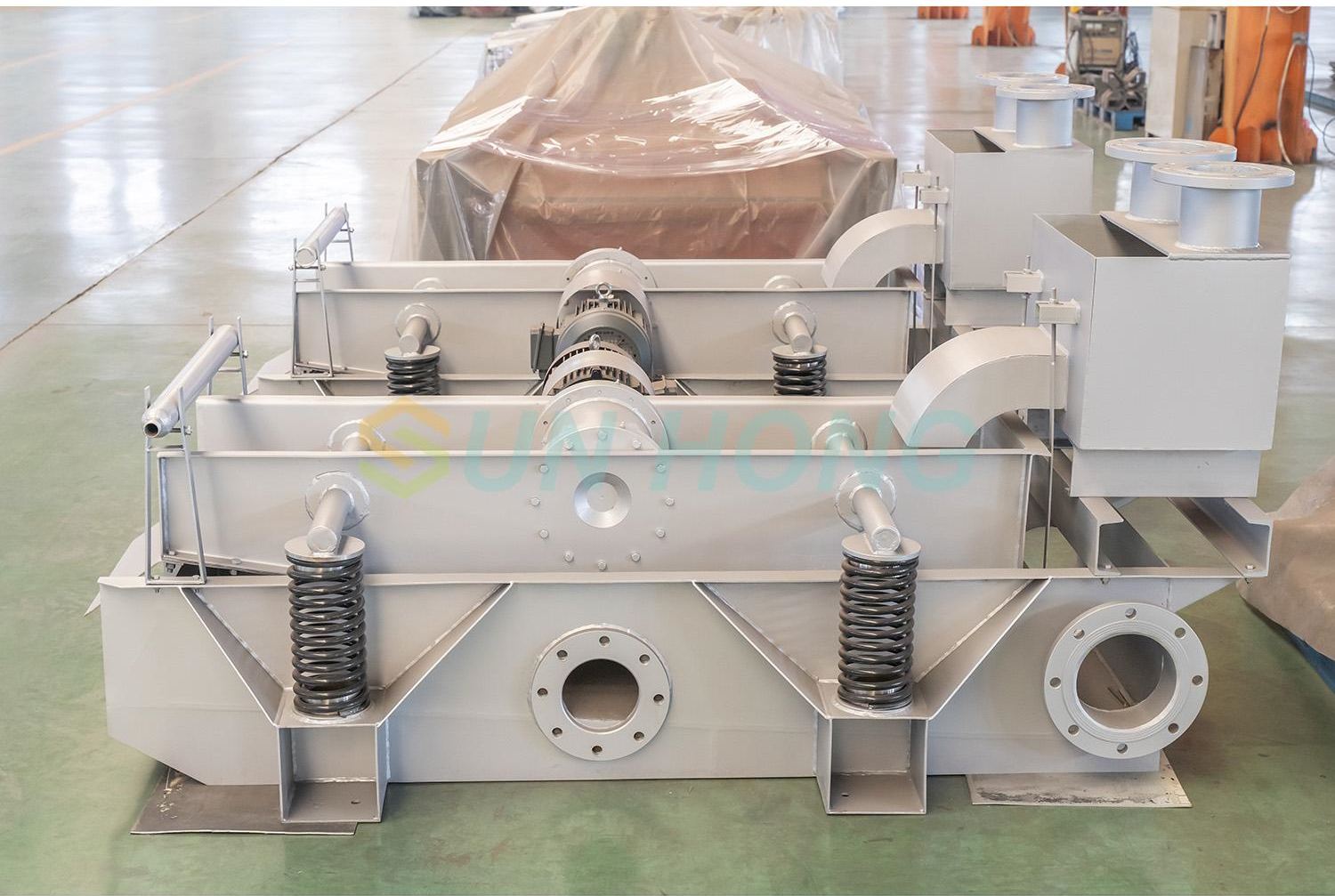

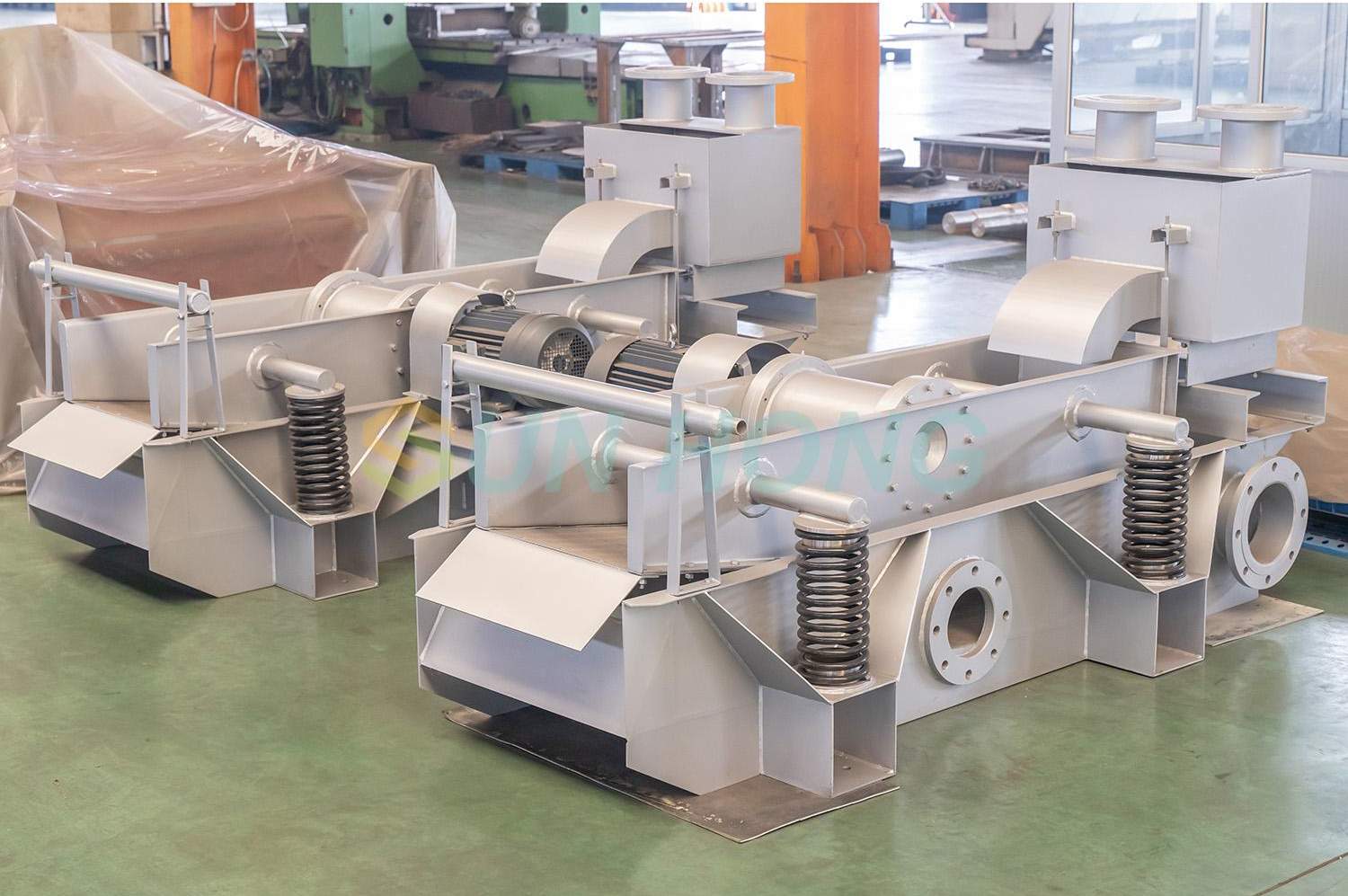

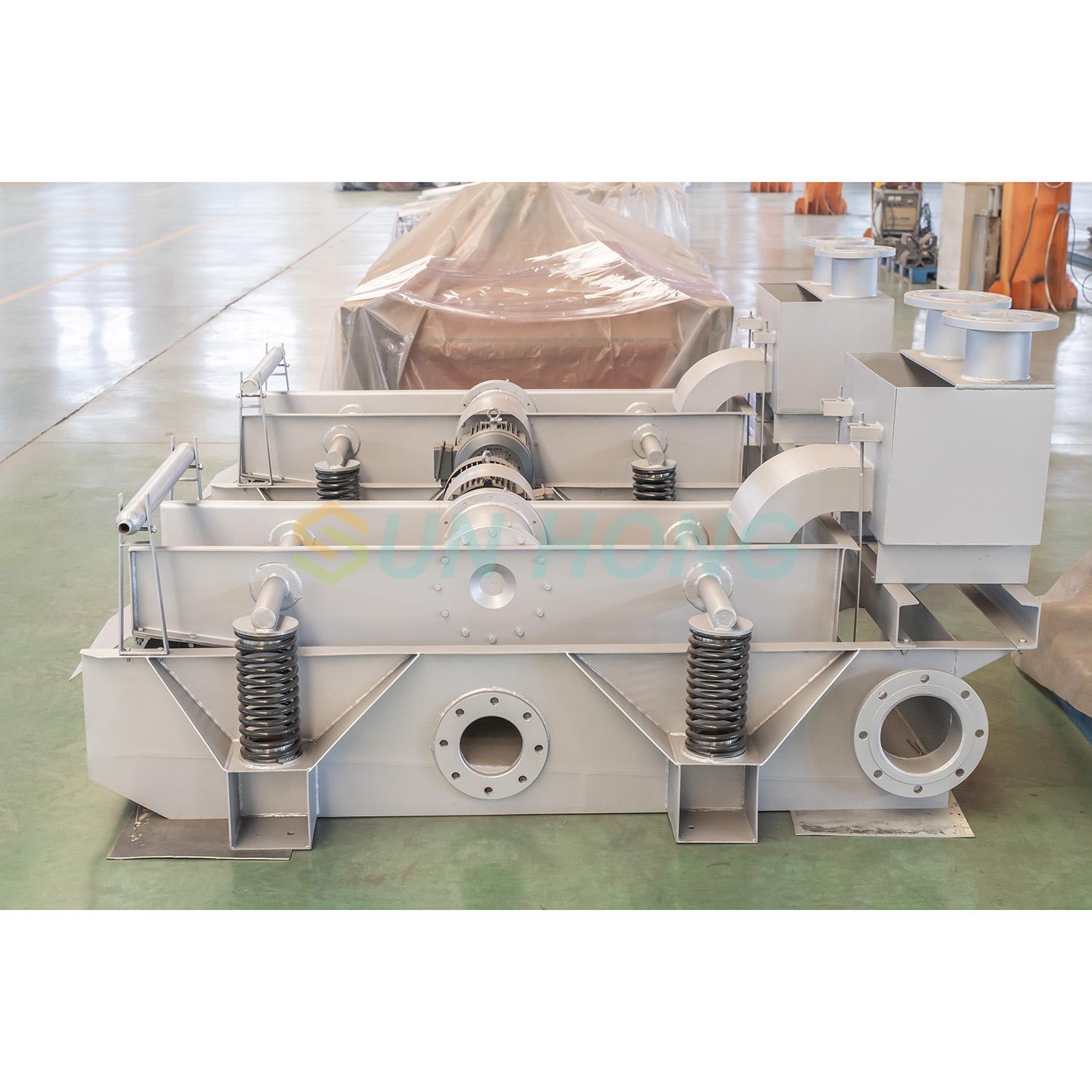

Estrutura da tela vibratória

A tela vibratória é composta principalmente por uma caixa de entrada, uma estrutura de tela, um amortecedor, um tanque de celulose, um tubo de spray e um dispositivo de transmissão.

1. A caixa de entrada de polpa é soldada de placas de aço comuns, correspondentes às partes esquerda e direita da tela vibratória. Existem duas tomadas de celulose na caixa de entrada de polpa, uma à esquerda e outra à direita, e uma porta de ajuste de polpa é instalada. Durante a produção, a entrada de celulose da tela vibratória pode ser controlada ajustando a abertura do portão.

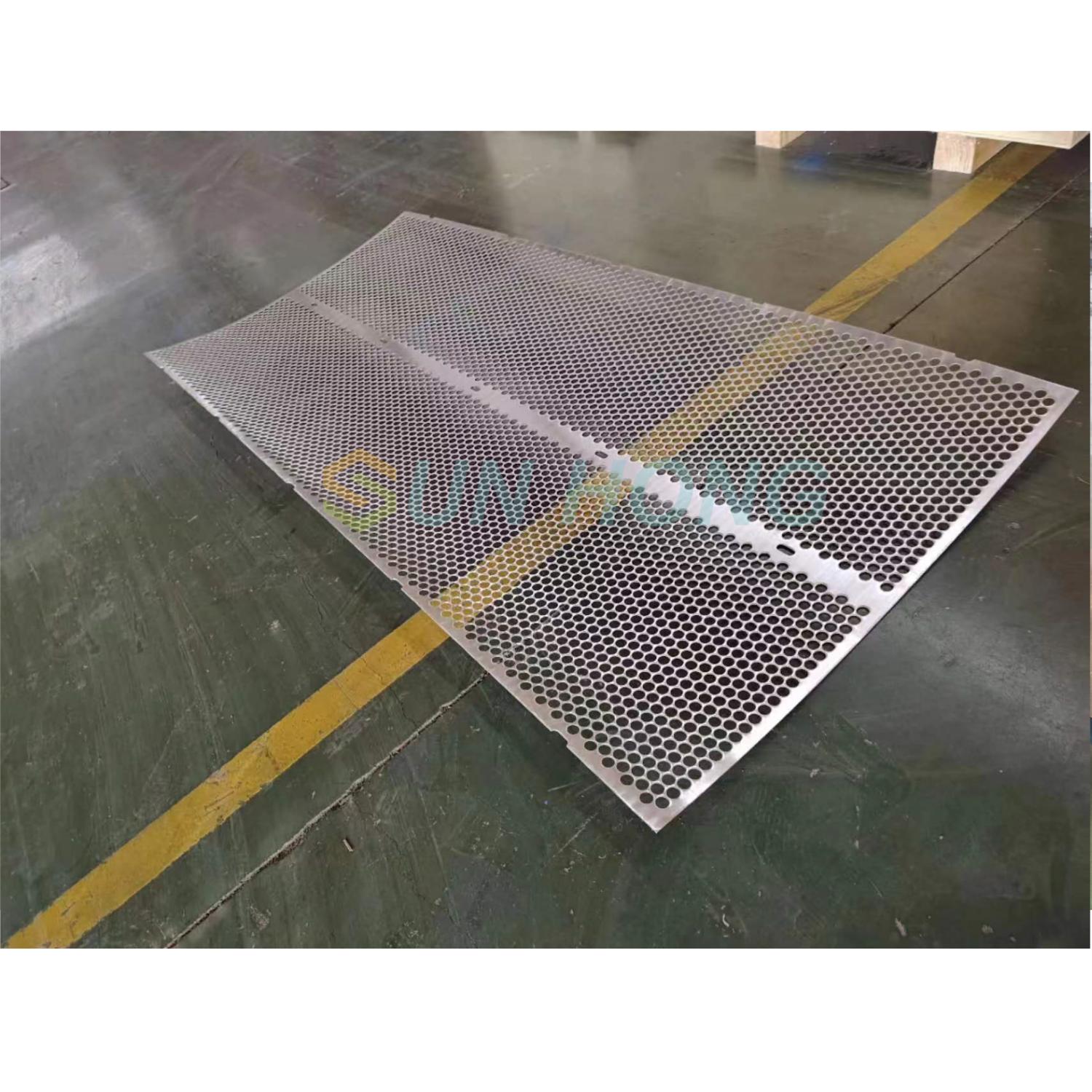

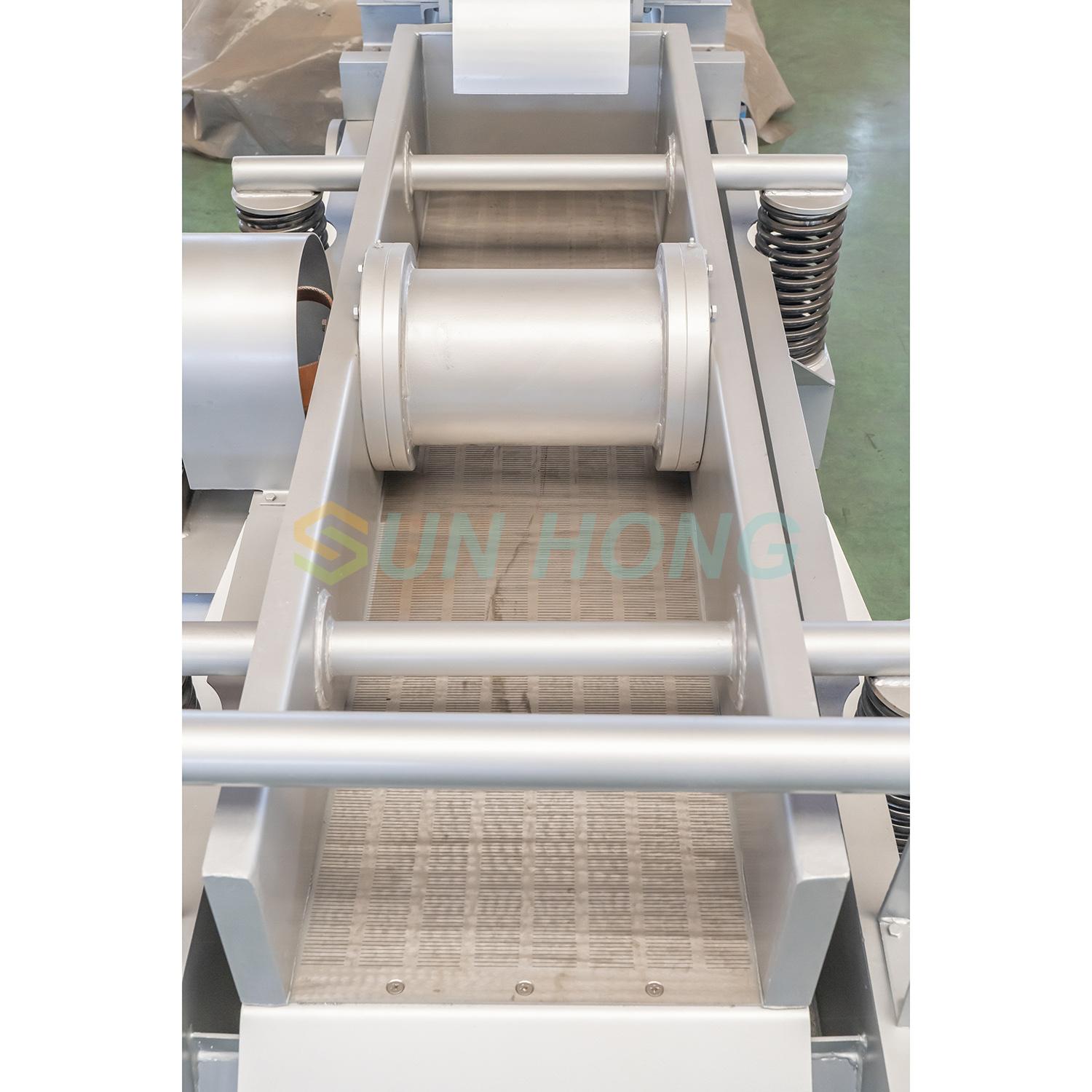

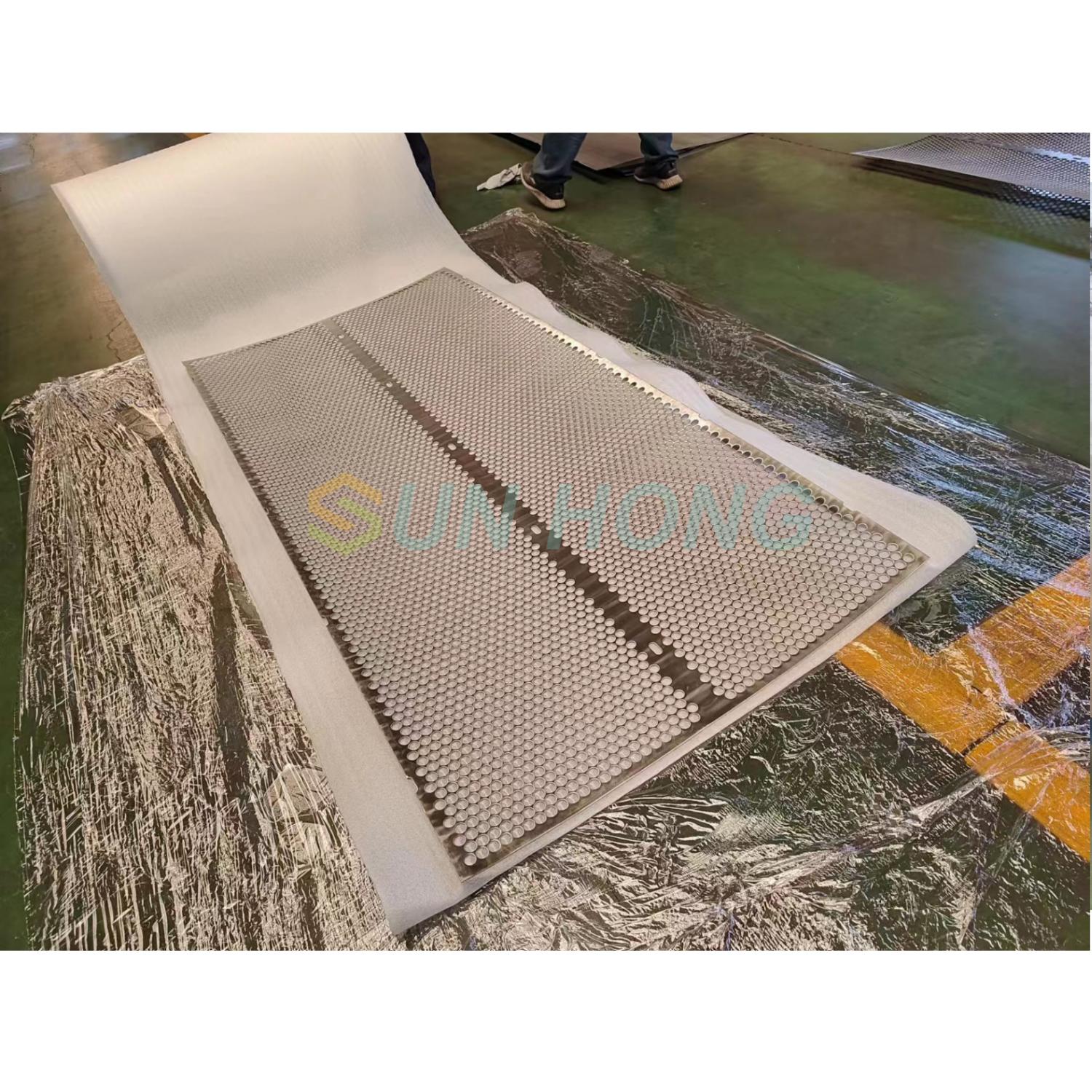

2. A tela vibratória é o componente principal da tela plana da estrutura vibratória, montada a partir de peças como a estrutura, a placa de tela, o eixo principal, os rolamentos e o bloco de peso pesado. Existem dois tipos de placas de peneira, a saber, peneira perfurada e peneira de fenda, cada uma com diferentes tamanhos de orifícios de peneira (fendas). Os usuários podem escolher de acordo com a situação da matéria -prima e os requisitos de processo. Instale um bloco com peso circular cada e altere o peso ou excentricidade do bloco ponderado para ajustar a amplitude da vibração da peneira.

3. O choque asorber adota um absorvedor de choque de placa de borracha suspensa. Comparado aos amortecedores tradicionais de choques da primavera, ele tem as vantagens de pequena amplitude de ressonância durante a inicialização e desligamento, vibração suave, baixo ruído de operação e fácil substituição de componentes de amortecimento.

4. O tanque de celulose é usado para coletar uma boa polpa e instalar componentes como a caixa de celulose, a estrutura da tela e o amortecedor. O tanque de polpa é soldado de placas de aço comuns e uma tomada de polpa retangular é aberta na parte inferior do tanque, com uma porta de ajuste do nível da polpa instalada na lateral. Durante a produção, a posição do portão pode ser ajustada de acordo com os requisitos do processo para controlar o nível de líquido do tanque de celulose.

5. O tubo de spray de água desempenha um papel na lavagem da polpa e rejeitos. Para melhorar o efeito de lavagem, uma placa de bloqueio de água em forma de colher é soldada na posição do orifício de pulverização de água, para que o fluxo de água pulverizado pelo tubo de spray de água esteja na forma de uma cortina de água.

6. O dispositivo de transmissão consiste em um acoplamento flexível e um motor elétrico. O acoplamento flexível adota um pino de coluna e uma estrutura de borracha de pano e é usado em pares. O motor elétrico adota um motor assíncrono trifásico em forma de Y comum.

Como manter a tela vibratória

1. Verifique regularmente e ajuste o amortecedor da placa de borracha. Se a placa de borracha alongar, poderá ser ajustada puxando a porca da haste. Se a placa de borracha estiver danificada, ela deve ser substituída em tempo hábil. Após ajustar ou substituir as placas de borracha, as cabeças do eixo das quatro placas de borracha de suspensão devem ser mantidas horizontais.

2. Preste atenção ao aumento da temperatura e lubrificação dos rolamentos, injete regularmente graxa lubrificante nos rolamentos, uma vez por semana e substitua completamente o lubrificante a cada seis meses.

Parâmetro técnico
