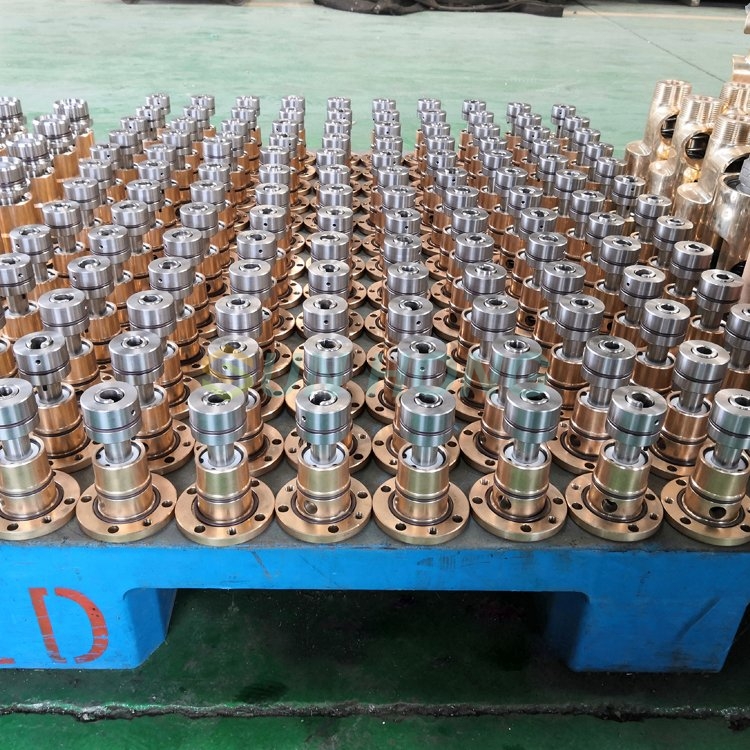

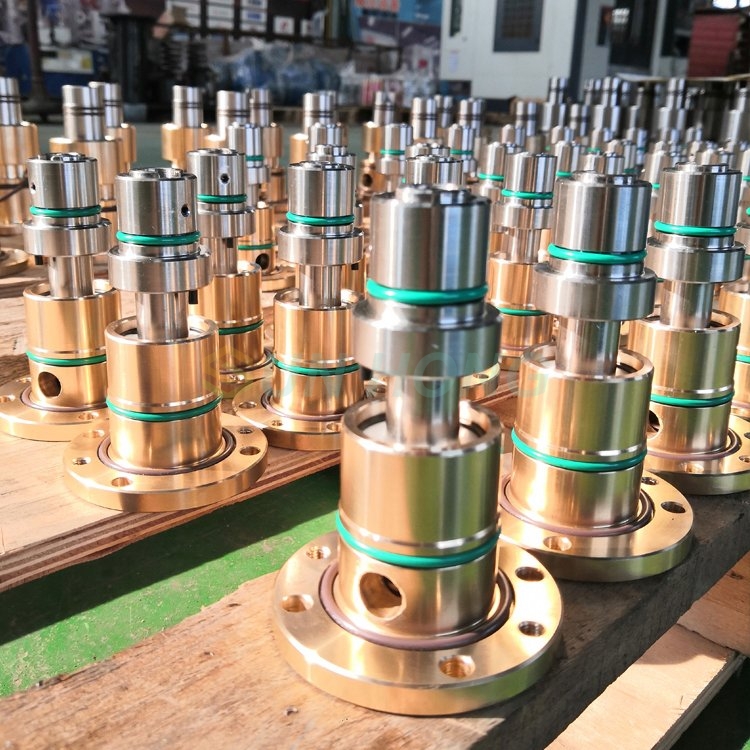

Junta rotativa para máquina de lingotamento contínuo

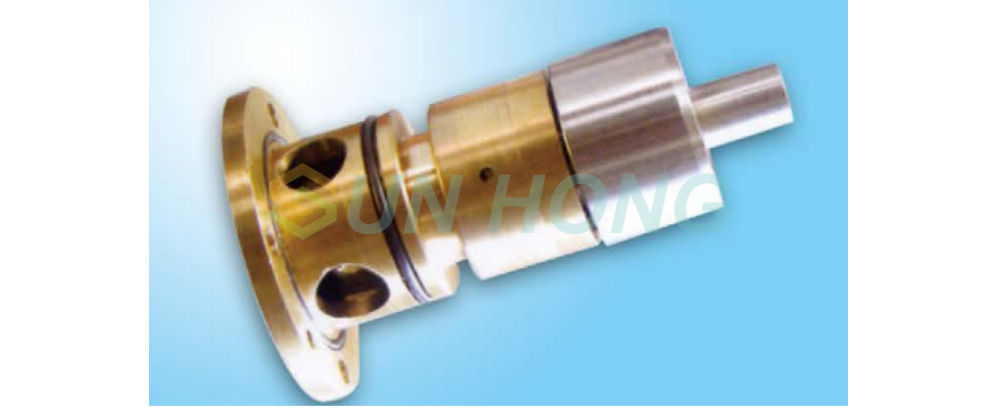

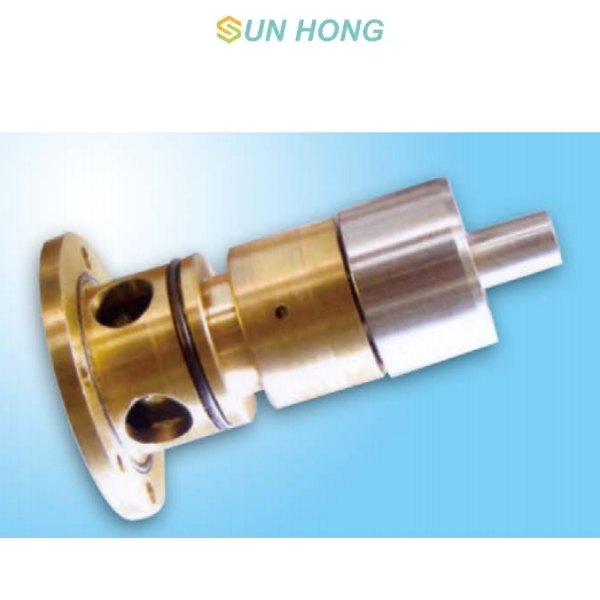

Aplicação de junta rotativa tipo inserto
A junta rotativa tipo inserção é um dispositivo de vedação de conexão transicional no campo da tecnologia de engenharia que fornece meios fluidos de sistemas estáticos para sistemas rotativos dinâmicos. É usado principalmente para resfriar rolos dentro de máquinas de lingotamento contínuo na indústria metalúrgica. Sua função é prolongar a vida útil dos rolos com estrutura de refrigeração interna, o que apresenta vantagens significativas em relação aos rolos maciços com refrigeração externa.
Condição de uso da junta rotativa tipo inserto
Expansão e contração axial | 10mm |
| Pressão máxima de trabalho | 1,2 MPa |
| Pressão experimental | 1,8 MPa |
| Temperatura máxima de operação | 120°C |
| Velocidade máxima | 60 r/min |

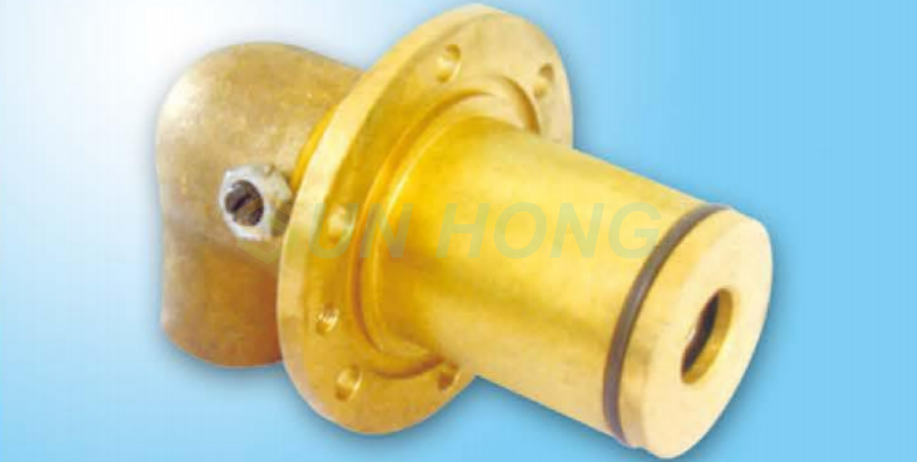

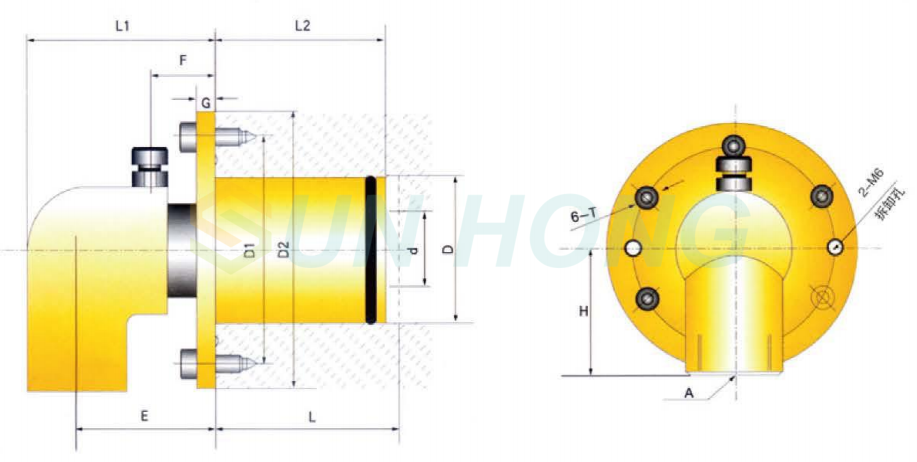

Aplicação de junta rotativa tipo cotovelo
O sistema de junta rotativa tipo cotovelo é projetado com base nas características dos modernos equipamentos de conexão de rolos de máquinas de lingotamento contínuo. Ele penetra na maior parte do formato da junta no interior e no exterior dos rolos, expondo apenas as curvas de conexão do tubo, o que favorece o arranjo espacial entre os fluxos dos rolos. O projeto da estrutura de vedação da junta rotativa não apenas adota um projeto de vedação balanceado, mas também altera o tipo serial axial original para um tipo de vedação interna invertida exclusivo. Isso não só reduz o comprimento axial, mas também integra a estrutura da casca, que é mais propícia à desmontagem e manutenção da junta.
Condição de uso da junta rotativa tipo cotovelo
Expansão e contração axial | 10mm |
| Pressão máxima de trabalho | 1,5 MPa |
| Mídia adequada | Água, óleo hidráulico, líquido refrigerante, etc. |
| Temperatura máxima de operação | 120°C |
| Velocidade máxima | 60 r/min |
