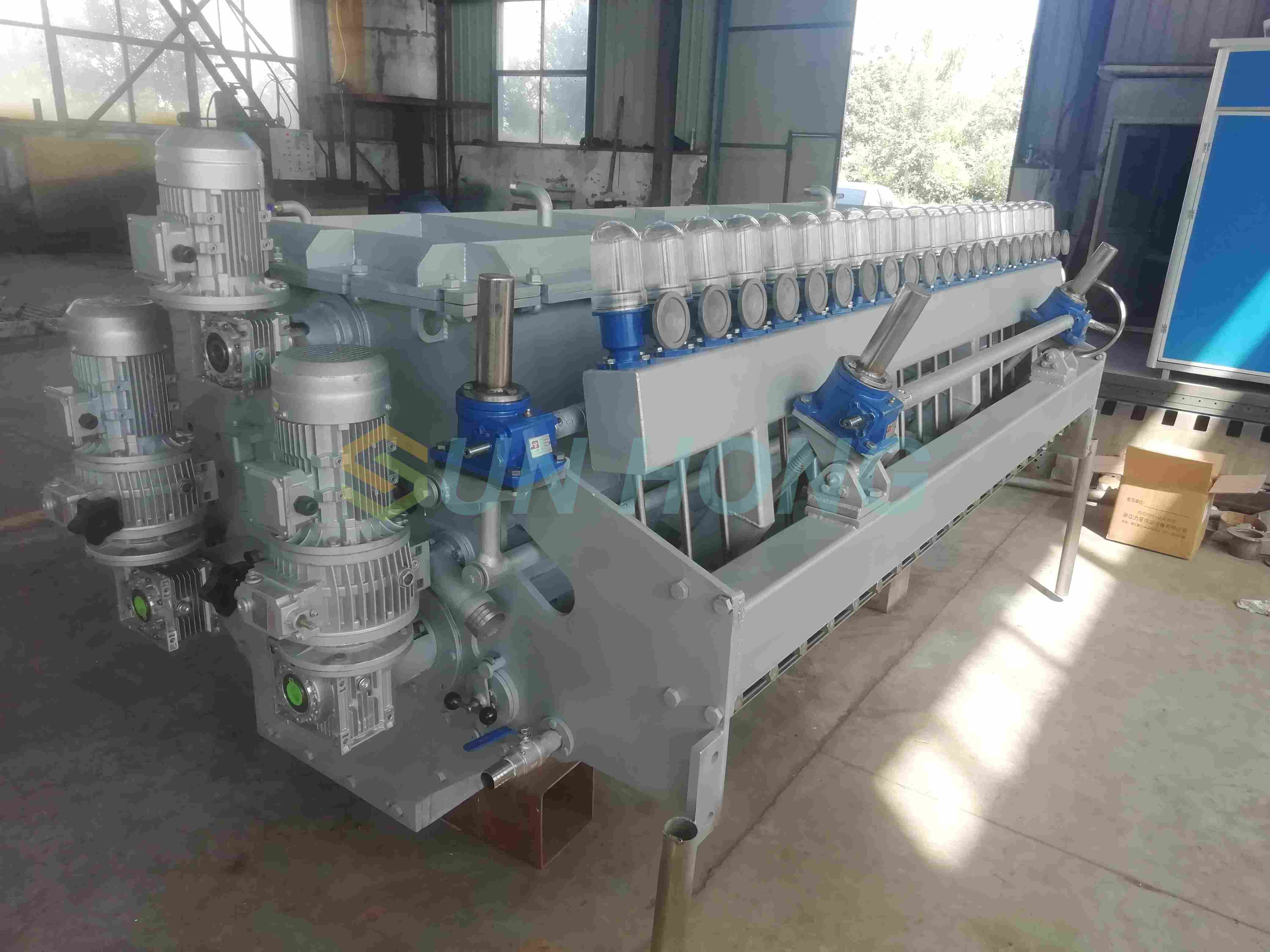

Caixa de cabeça de almofada de ar: distribuição da polpa do tubo do cone quadrado, difusão de etapas, alimentação oblíqua da polpa, rolos homogeneizadores duplos, transbordamento frontal, placa de lábio superior ajustável para o ajuste dianteiro, traseiro, para cima e para baixo, engrenagem de minhoca e ajuste total da engrenagem de largura e ajuste local do micro ajuste. A caixa de estrutura em forma de arco possui uma rápida estrutura de porta de abertura, com um orifício transparente e um dispositivo de spray de água na parte superior.
Corpo da caixa de cabeça
A câmara de atenuação fechada em forma de arco possui orifícios de transbordamento em ambos os lados (taxa de fluxo de estouro de 5%), que pode ser instalada como transbordamento de um lado único ou transbordamento duplo de acordo com as necessidades. Ao mesmo tempo, a injeção de polpa oblíqua é adotada para reduzir o fenômeno da retenção de polpa na caixa de cabeça. Existem interfaces na caixa de cabeça para instalar o nível de líquido de controle automático e os transmissores de pressão. Existem aberturas rápidas nas duas extremidades da porta de pulverização para limpeza e uma porta de flange na parte superior para conectar o soprador de raízes. Há um tubo de spray de cerâmica de aço inoxidável na parte superior da caixa, e um bueiro com um diâmetro de 400 mm é aberto no painel de parede lateral para limpar convenientemente.

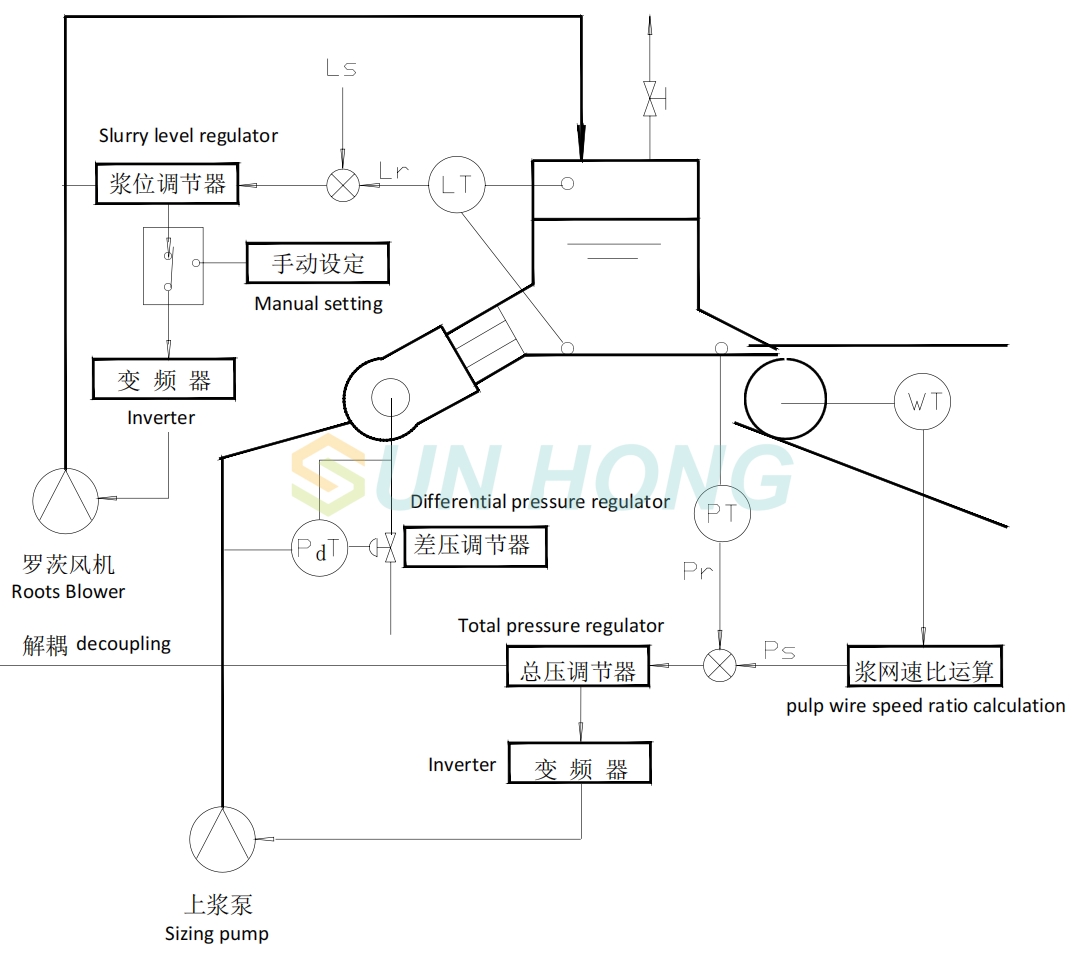

Controle do nível da cabeça
Alça de ajuste de lábio direcional duplo
Ajuste pequeno

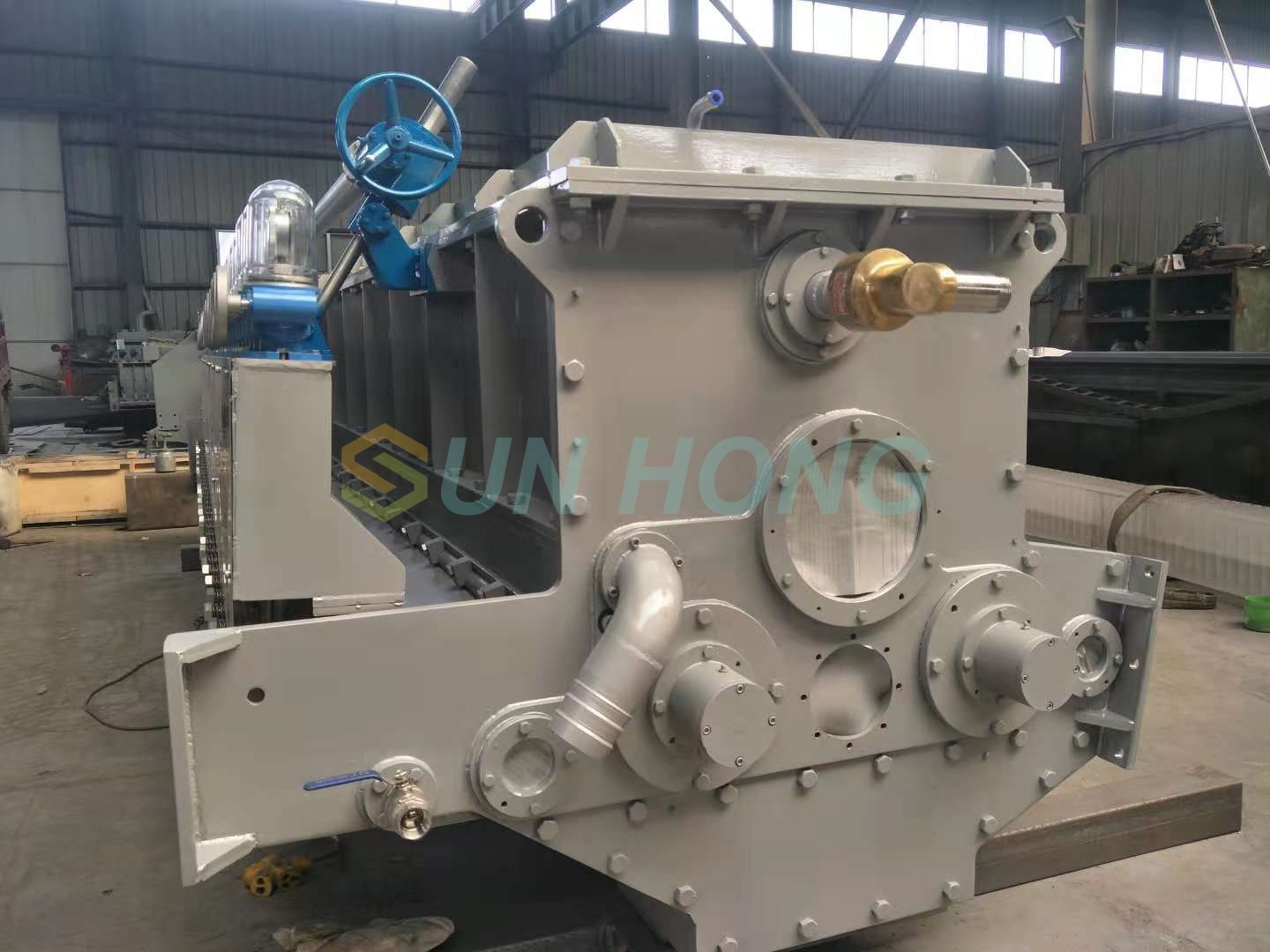

Janela da parede lateral
Tubo de cone de entrada
Composto por extremidades grandes e pequenas e tubos de cone quadrado, ambas as extremidades estão equipadas com flanges de conexão, feitas de placas de aço inoxidável, e a parede interna é finamente polida. O objetivo do tubo principal da polpa é garantir que a polpa flua uniformemente e uniformemente para toda a caixa de cabeça. Na extremidade pequena do tubo quadrado do cone, há um tubo de retorno e uma válvula de controle de fluxo de retorno para equilibrar a pressão dentro do tubo do cone quadrado e obter pressão igual dentro do tubo principal do cone quadrado. Deve haver um tubo reto de transição de 6d ou mais fora da extremidade de entrada para estabilizar a polpa durante o processo de fluxo e um tubo reto de transição na extremidade do refluxo para estabilizar a polpa durante o processo de fluxo. O tubo principal de distribuição de celulose está equipado com três janelas de limpeza rápida e um vidro de mira de tubo de equilíbrio. O tamanho de abertura da válvula de refluxo deve ser ajustado de acordo com a direção do fluxo de polpa dentro do tubo de vidro de visão. A taxa de refluxo projetada é de 10%e a polpa refluxada é enviada para a frente da bomba de pasta. O controle do refluxo depende do ajuste manual da válvula. A suavidade da parede interna é 0,4U. Um orifício de limpeza é aberto no tubo de entrada de pasta para facilitar a limpeza.
Componentes de distribuição de celulose
O difusor escalonado de três estágios adota cálculo e processamento de precisão e é feito de material de vidro orgânico fundido integral.
Perforador (Rolo de distribuição)

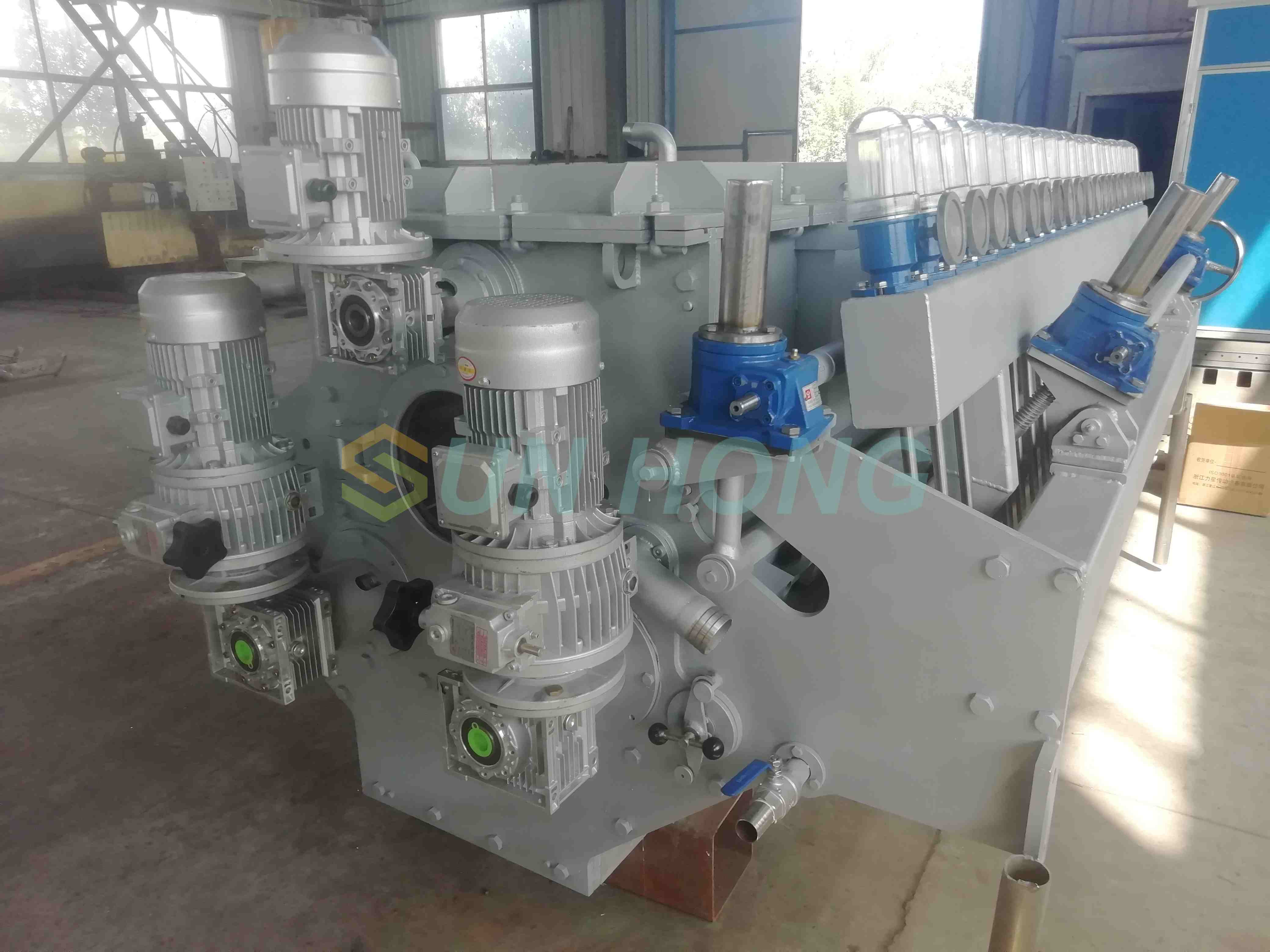

Fabricação de tubos de aço inoxidável para corpos de rolos. O lado da transmissão está equipado com uma caixa de engrenagens e um motor da série Y, com uma velocidade do motor de 1450 revoluções por minuto e uma potência de 1,1kW. O rolo de homogeneização está equipado com uma caixa de engrenagens de ajuste de velocidade continuamente variável, e o volante de ajuste é usado para alterar a velocidade do rolo de homogeneização para obter o melhor efeito de homogeneização. A taxa de abertura e a abertura do rolo de homogeneização são projetadas de acordo com a velocidade de celulose e máquina. A taxa de abertura do rolo da garganta está entre 32-35%, e a taxa de abertura do rolo da placa de açude está entre 48-52%.

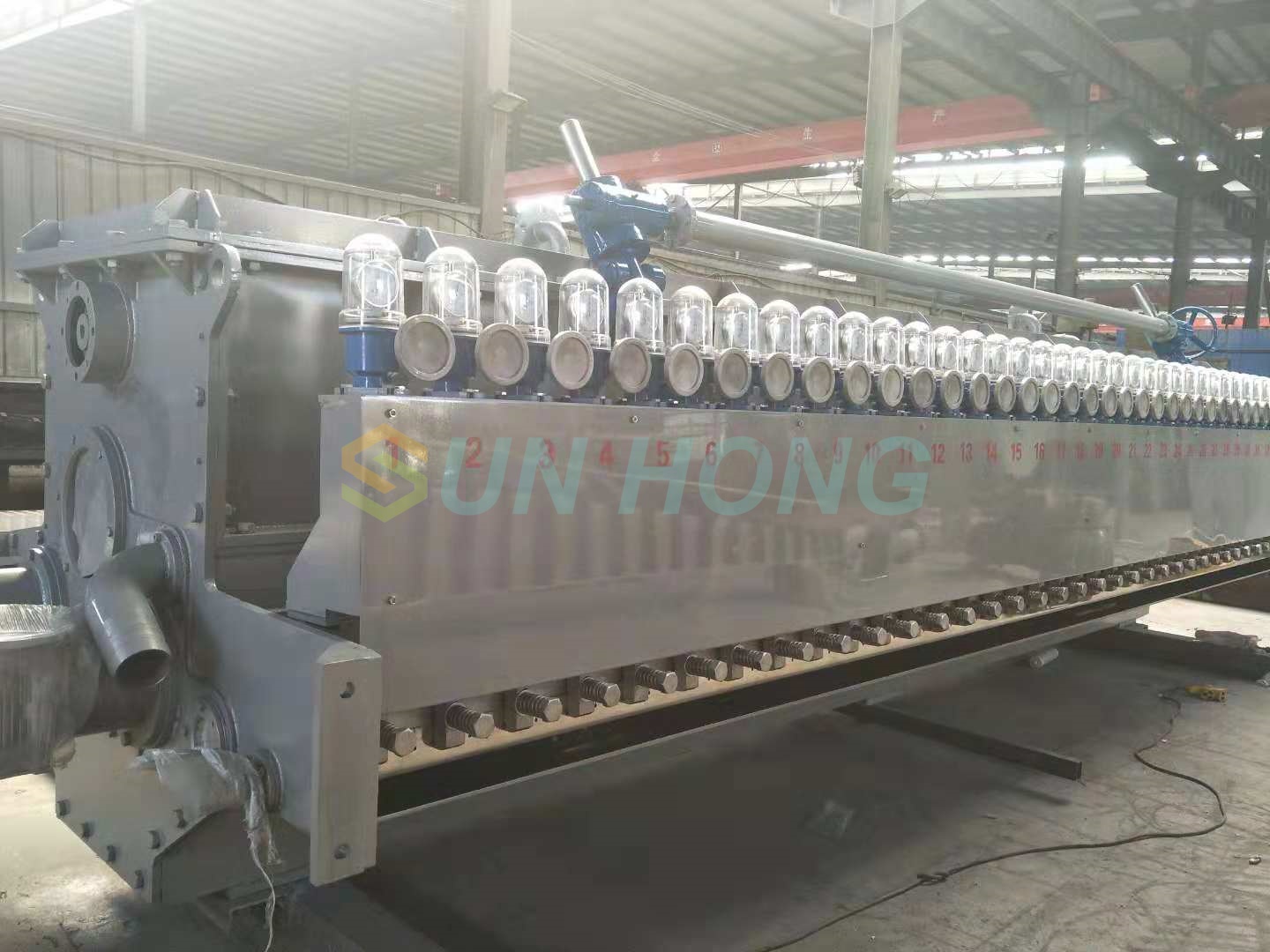

Dispositivo de ajuste de lábio superior

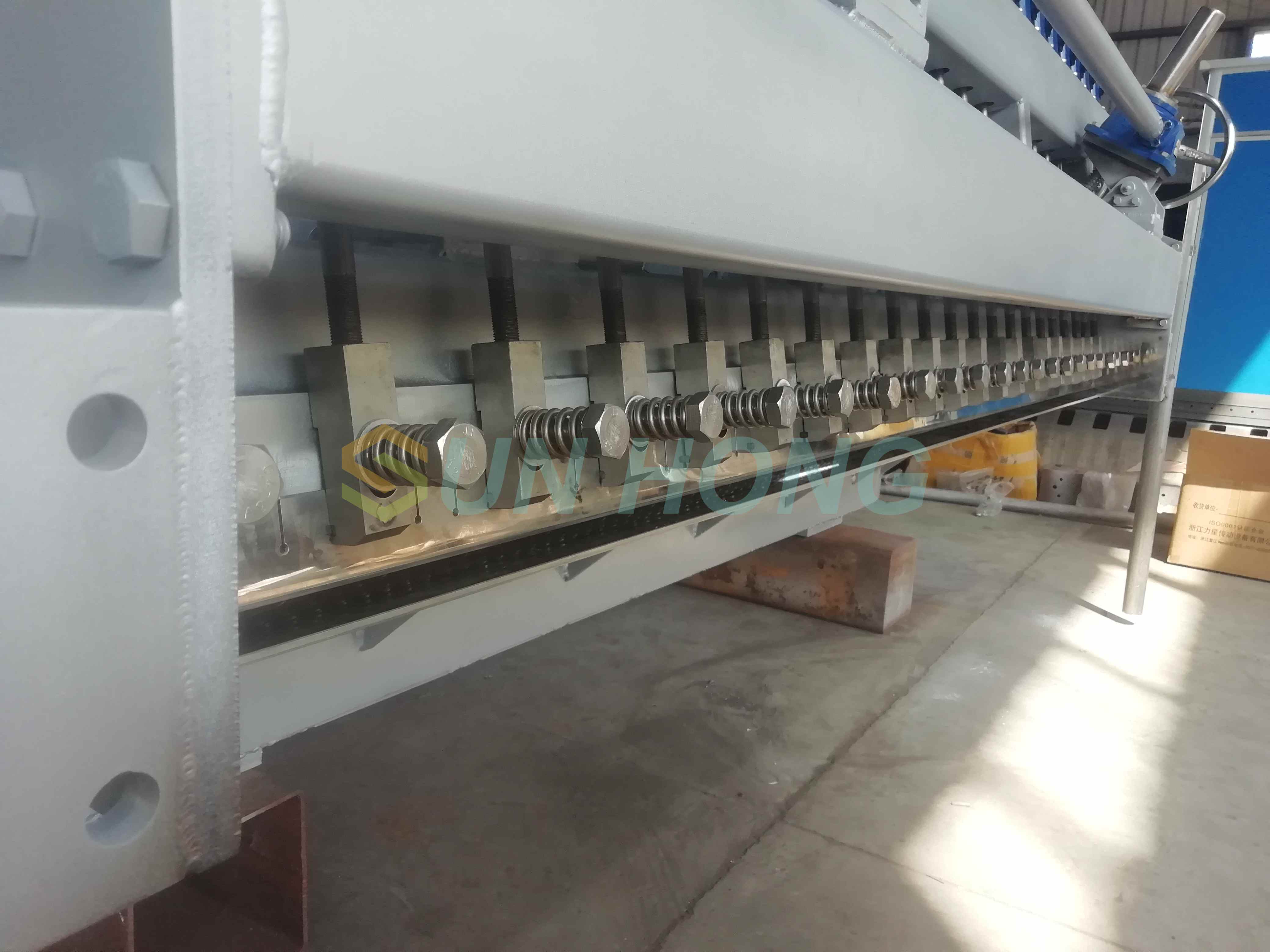

O ajuste geral do dispositivo de ajuste da placa labial superior adota um formulário de ajuste de alcance completo, e o ajuste fino local adota um método de ajuste de ponto manual. Toda a placa do lábio superior é projetada como uma estrutura anti -deformação. A placa do lábio superior pode ser ajustada para cima e para baixo dentro de um intervalo de 0 a 80 mm. O ajustador de medidores de discagem pode ajustar finamente a abertura do lábio localmente, para que a largura do papel possa ser ajustada dentro do intervalo permitido. Ajustando a taxa de fluxo de retorno do tubo do cone e a placa de lábio pequena vertical para ajustar a diferença quantitativa horizontal, se o ajuste estiver correto e o ajuste do processo for apropriado, a diferença quantitativa horizontal pode ser controlada dentro de ± 1,5%.
A placa labial inferior é projetada como uma estrutura de estrutura integrante para evitar a deformação e a placa labial inferior é fixa.
Tubo de pulverização: feito de aço inoxidável, e o bico é um bico especial.
Passagem: Para facilitar o ajuste da placa lábio superior, uma passarela é fornecida em frente à caixa de fluxo. A placa de caminhada, a escada rolante e a grade são todos feitos de material de aço inoxidável.
